合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 墻體基面界面劑粘結強度影響因素有哪些
> GA、WPI和T80復合乳液體系的脂肪消化動力學曲線、界面張力變化（三）
> 基于表面張力的開放式微流體平臺，利用微柱重建三維肺部細胞微環境
> CO2泡沫穩定性原理、影響因素|CO2-EOR機理與應用前景（四）
> 氟硅表面活性劑(FSS)水溶液表面張力、發泡力、乳化力測定（一）
> FYXF-3煤粉懸浮劑潤濕吸附性能、?傷害性能及在煤層氣壓裂改造現場的實施方案（一）
> CO2氣體保護焊表面張力過渡的控制策略、發展及應用
> 含氟聚氨酯超疏水涂層表面性能、化學穩定性、耐摩擦性能研究——摘要、實驗部分
> 納米級復合降凝劑的作用機制、對含蠟原油表面張力的影響
> 便攜式表面張力儀和氣泡壓力法表面張力計介紹
推薦新聞Info
-
> 4種新型稀土雙酞酞菁衍生物合成及LB膜的制備
> 聚合物稠化劑（ASCM）合成條件、界面張力及耐鹽、耐剪切性能（四）
> 聚合物稠化劑（ASCM）合成條件、界面張力及耐鹽、耐剪切性能（三）
> 聚合物稠化劑（ASCM）合成條件、界面張力及耐鹽、耐剪切性能（二）
> 聚合物稠化劑（ASCM）合成條件、界面張力及耐鹽、耐剪切性能（一）
> 新型多羥基苯磺酸鹽驅油劑的界面張力優化及油田應用潛力分析（三）
> 新型多羥基苯磺酸鹽驅油劑的界面張力優化及油田應用潛力分析（二）
> 新型多羥基苯磺酸鹽驅油劑的界面張力優化及油田應用潛力分析（一）
> 基于最大氣泡壓力方法測量液態鋰錫合金表面張力
> 烷基糖苷表面活性劑界面張力與潤濕性相關性研究（二）
C72-MPB氟醚磷酸膽堿表面活性劑表面張力、泡沫/潤濕性能測定（三）
來源：化學學報 瀏覽 1048 次 發布時間:2025-01-14
2.4.2泡沫體積穩定性（FVS）

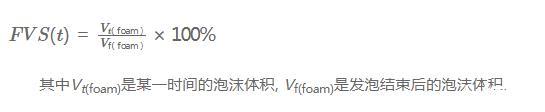

采用泡沫體積穩定性（FVS）參數對泡沫行為進行探究。FVS的計算公式如下：
其中Vt（foam）是某一時間的泡沫體積，Vf（foam）是發泡結束后的泡沫體積。
我們與文獻中結構相似的三種碳氫鏈段磷酸酯甜菜堿進行了對比，它們的疏水鏈段分別為十二烷基、十四烷基和十六烷基，在質量分數為0.25%時，三種化合物5 min時的FVS分別為98.1%,98.9%,99.4%。0.2%濃度下C72-MPB在5 min時的FVS為99.2%,表明了C72-MPB長脂肪鏈的磷酸膽堿的FVS效果相當。
在實驗過程中我們觀測到7500 s之前，1 g/L和2 g/L濃度下C72-MPB泡沫高度接近。1 g/L濃度的C72-MPB泡沫高度隨時間平穩下降，而2 g/L濃度的C72-MPB泡沫高度隨時間驟降。測試結果顯示2 g/L濃度的C72-MPB泡沫的半衰期（tFVS 50%）為8215 s,而1 g/L濃度的C72-MPB泡沫的半衰期超過11770.1 s,遠大于2 g/L濃度。表明C72-MPB在1 g/L濃度下的泡沫穩定性優于2 g/L。
2.4.3泡沫綜合值F
泡沫綜合值F通過泡沫體積和半衰期來計算，公式如下：
通過測試得到1 g/L和2 g/L的C72-MPB的泡沫半衰期（見表4），計算出泡沫綜合值F分別為1.9×106 mL?s和1.4×106 mL?s（見表4），結果顯示1 g/L C72-MPB溶液的泡沫綜合性能更佳。
2.4.4泡沫液體穩定性（FLS）測試
泡沫液體穩定性（FLS）體現了泡沫維持液體和泡沫脫水的能力，計算公式如下：
其中，Vi（liq）是在氣體通過表面活性劑溶液生成泡沫前溶液的初始體積，Vf（liq）是氣體通過表面活性劑溶液生成泡沫后的體積，Vt（liq）是在一定的時間內的溶液體積。FLS=75%時所需時間即tFLS75%,是指從泡沫形成開始到泡沫析出25%液體所需的時間，該值過小或者過大均會影響滅火效果：太小會導致泡沫迅速失水變成干泡，影響流動性能；太大則表明析水緩慢，導致油面溫度下降變慢。實驗結果顯示質量分數為1 g/L和2 g/L的C72-MPB溶液的tFLS75%分別為40.1 s和45.3 s（見表4）。1 g/L和2 g/L濃度的C72-MPB的液體含量見圖4c。
2.4.5平均氣泡面積
平均氣泡面積（M?B?A?）顯示了表面活性劑水溶液中泡沫尺寸隨時間的變化趨勢。測試結果顯示，1 g/L和2 g/L濃度的C72-MPB溶液初始時的平均氣泡面積分別為15604μm2和10515μm2,在1 g/L濃度下10000 s時的平均氣泡面積為2.4×106μm2,相同時間時2 g/L濃度下C72-MPB溶液的平均氣泡面積為2.9×106μm2（見表4）。1 g/L和2 g/L濃度的C72-MPB的M?B?A?隨時間變化見圖4d,不同時間下的氣泡形態如圖5。

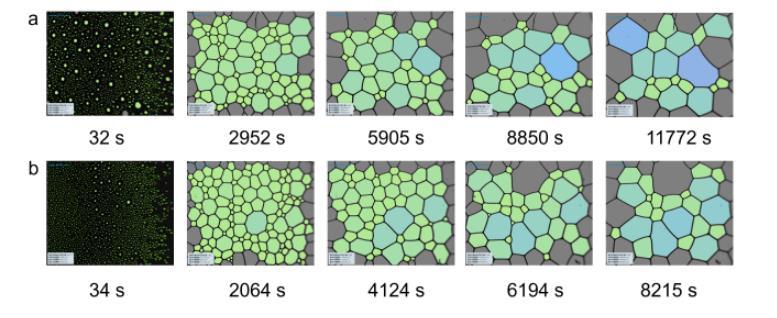

圖5（a）1 g/L C72-MPB和（b）2 g/L C72-MPB表面活性劑溶液從泡沫峰值高度后的不同時間的泡沫形態
2.5潤濕性研究
當液體放置在固體表面時，可以直接觀察到其靜態接觸角，當接觸角越小，其潤濕性越好。測試質量分數為1 g/L濃度的C72-MPB和蒸餾水在PTFE表面上的接觸角，實驗結果分別為47°和124°,說明在PTFE上，1 g/L濃度下C72-MPB有較好的潤濕性。觀察C72-MPB液滴形態隨時間變化，如圖6所示。

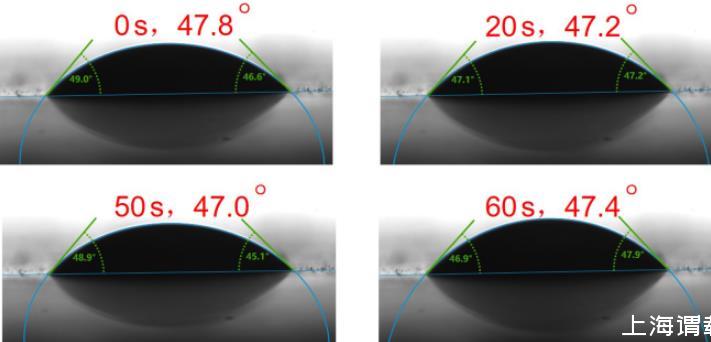

圖61 g/L的C72-MPB水溶液在PTFE上不同時間的潤濕狀態
2.6等電點、熱重分析和差示掃描量熱
通過zeta電位法測試C72-MPB氟磷酸膽堿的等電點為pH=5.61（zeta電位為0時的pH值）。
我們分別使用差示掃描量熱儀（DSC）和熱重分析法（TGA）測定C72-MPB氟磷酸膽堿熱量和重量相關量隨溫度升高的變化（圖7和圖8）。

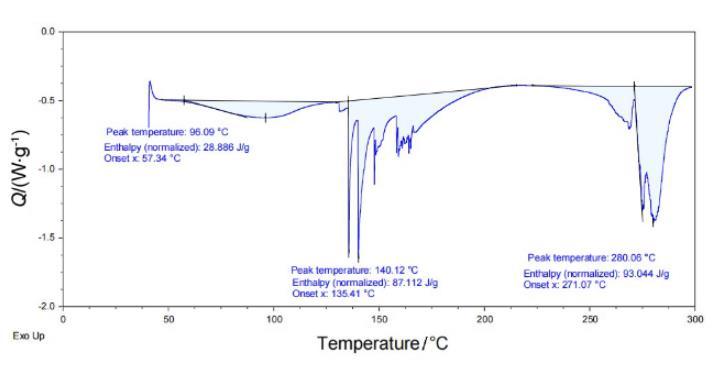

圖7 C72-MPB熱通量隨溫度的變化

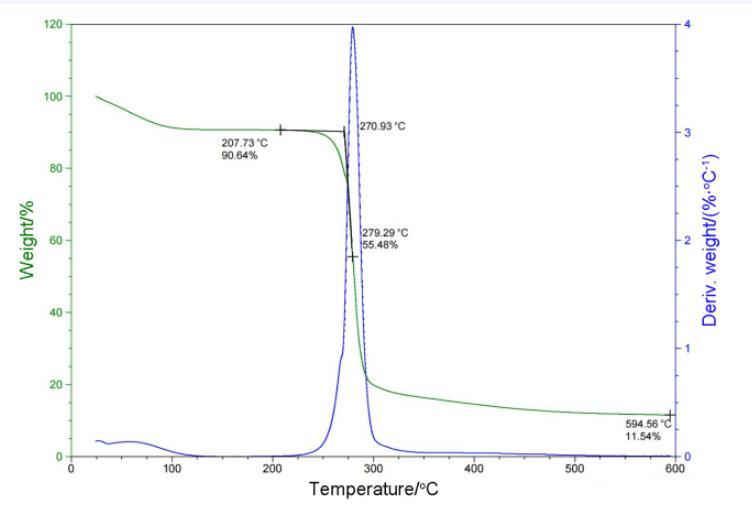

圖8 C72-MPB重量百分比隨溫度的變化
TGA圖中可以看到樣品的失重主要集中在100℃以下和250℃到300℃，DSC圖中可以看出樣品的吸熱主要有三個區域，分別在100℃以下，140——170℃和260——300℃。結合TGA和DCS來看，在溫度100℃以下部分是少量溶劑及產物中的水蒸發，溫度達到140℃時，DSC中有吸熱峰，但TGA曲線沒有變化，說明產物發生相變，從固體轉變為液體，直到250℃左右開始失重，最終仍有11.54%固體剩余證明一定存在分解現象并產生固體產物，結合DSC圖中有多個吸熱峰來看推測是產物有多步分解，也不排除存在部分的汽化失重的可能性。
3結論
本文設計合成了一種C72-MPB氟醚磷酸膽堿表面活性劑，測試了其在水溶液中的一系列表面活性性能、泡沫性能、潤濕性能、等電點、DSC和TGA等。實驗結果表明C72-MPB氟醚磷酸膽堿具有表面張力低、泡沫性能與潤濕性能好等一系列優勢，為氟醚磷酸膽堿在生物醫藥領域和日化品領域的應用提供理論基礎。
