合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 重烷基苯磺酸鹽化學性質(zhì)、界面性質(zhì)和驅(qū)油機理研究（二）
> ?表面張力測量科學：從經(jīng)典原理到現(xiàn)代智能操作（以Kibron表面張力儀為例）
> CO2氣體保護焊表面張力過渡的控制策略、發(fā)展及應用
> SRA減縮劑濃度對溶液表面張力、砂漿凝結(jié)時間、水泥水化的影響（二）
> 改性環(huán)氧樹脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測試（三）
> 過硫酸鉀、K2S2O8對壓裂液破膠性能與表面張力的影響——實驗部分
> Langmuir槽法研究不同電性Gemini表面活性劑對界面吸附膜性質(zhì)的影響（二）
> 十二胺功能化石墨烯量子點的制備、表面張力及對L-薄荷醇的緩釋作用（三）
> 軸對稱懸滴法表面張力實驗系統(tǒng)研制及二甲基亞砜/甲醇混合物表面張力實驗研究
> 表面活性素制備、分離純化、溶液表面張力測定及膠束化行為研究（一）
推薦新聞Info
-
> 4種新型稀土雙酞酞菁衍生物合成及LB膜的制備
> 聚合物稠化劑（ASCM）合成條件、界面張力及耐鹽、耐剪切性能（四）
> 聚合物稠化劑（ASCM）合成條件、界面張力及耐鹽、耐剪切性能（三）
> 聚合物稠化劑（ASCM）合成條件、界面張力及耐鹽、耐剪切性能（二）
> 聚合物稠化劑（ASCM）合成條件、界面張力及耐鹽、耐剪切性能（一）
> 新型多羥基苯磺酸鹽驅(qū)油劑的界面張力優(yōu)化及油田應用潛力分析（三）
> 新型多羥基苯磺酸鹽驅(qū)油劑的界面張力優(yōu)化及油田應用潛力分析（二）
> 新型多羥基苯磺酸鹽驅(qū)油劑的界面張力優(yōu)化及油田應用潛力分析（一）
> 基于最大氣泡壓力方法測量液態(tài)鋰錫合金表面張力
> 烷基糖苷表面活性劑界面張力與潤濕性相關性研究（二）
不同溫度對氫氟醚HFE7000、HFE7200表面張力和黏度影響（二）
來源：西安交通大學學報 瀏覽 835 次 發(fā)布時間:2025-05-08
1.3實驗系統(tǒng)

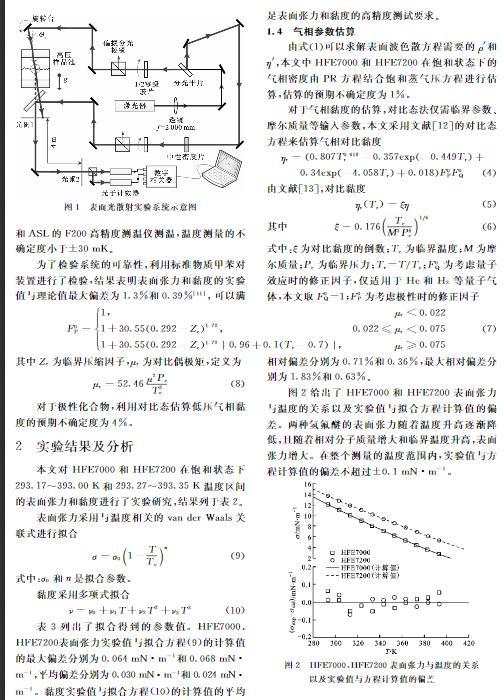

本文采用的表面光散射實驗系統(tǒng)由實驗光路、耐高壓實驗本體、控溫系統(tǒng)和數(shù)據(jù)采集與處理系統(tǒng)組成,圖1為實驗系統(tǒng)示意圖,詳細參見文獻。
圖1表面光散射實驗系統(tǒng)示意圖
激光器采用低功率連續(xù)型固體激光器,λ0=532 nm。高精度旋轉(zhuǎn)臺的直徑為80 mm、角度分辨率為0.000 67°,經(jīng)過校正角度測量的精度可以達到±0.05%,數(shù)字相關器為ALV-LinCorr,可以計算兩路信號的相關函數(shù)。實驗本體采用304號不銹鋼材料,內(nèi)部直徑為70 mm、容積為150 cm3,實驗中所需的樣品體積約為50 cm3。實驗本體可控制在溫度為250～400 K、壓力為0～10 MPa的范圍。實驗本體溫度控制采用電加熱方式,采用Fluke2100溫控器控溫,采用經(jīng)過標定的Pt100鉑電阻溫度計和ASL的F200高精度測溫儀測溫,溫度測量的不確定度小于±30 mK。
為了檢驗系統(tǒng)的可靠性,利用標準物質(zhì)甲苯對裝置進行了檢驗,結(jié)果表明表面張力和黏度的實驗值與理論值最大偏差為1.3%和0.39%，可以滿足表面張力和黏度的高精度測試要求。
1.4氣相參數(shù)估算
由式(1)可以求解表面波色散方程需要的ρ′和η′,本文中HFE7000和HFE7200在飽和狀態(tài)下的氣相密度由PR方程結(jié)合飽和蒸氣壓方程進行估算,估算的預期不確定度為1%。
2實驗結(jié)果及分析

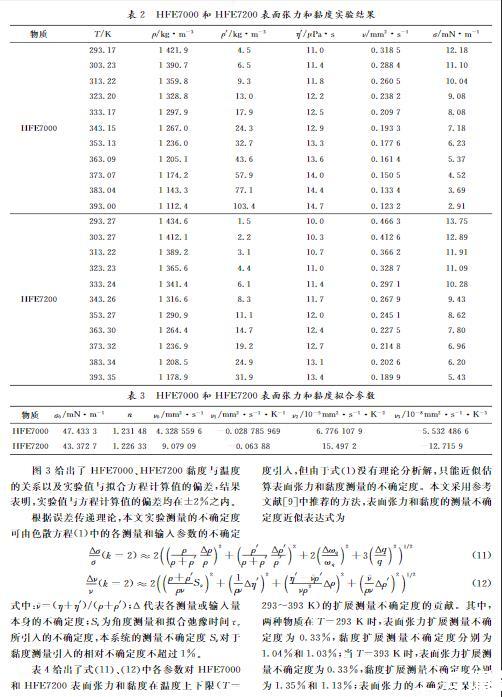

本文對HFE7000和HFE7200在飽和狀態(tài)下293.17～393.00 K和293.27～393.35 K溫度區(qū)間的表面張力和黏度進行了實驗研究,結(jié)果列于表2。
表面張力采用與溫度相關的van der Waals關聯(lián)式進行擬合
式中:σ0和n是擬合參數(shù)。
黏度采用多項式擬合
表3列出了擬合得到的參數(shù)值。HFE7000、HFE7200表面張力實驗值與擬合方程(9)的計算值的最大偏差分別為0.064 mN·m-1和0.068 mN·m-1,平均偏差分別為0.030 mN·m-1和0.024 mN·m-1。黏度實驗值與擬合方程(10)的計算值的平均相對偏差分別為0.71%和0.36%,最大相對偏差分別為1.83%和0.63%。
圖2給出了HFE7000和HFE7200表面張力與溫度的關系以及實驗值與擬合方程計算值的偏差。兩種氫氟醚的表面張力隨著溫度升高逐漸降低,且隨著相對分子質(zhì)量增大和臨界溫度升高,表面張力增大。在整個測量的溫度范圍內(nèi),實驗值與方程計算值的偏差不超過±0.1 mN·m-1。
圖2 HFE7000、HFE7200表面張力與溫度的關系以及實驗值與方程計算值的偏差
表3 HFE7000和HFE7200表面張力和黏度擬合參數(shù)

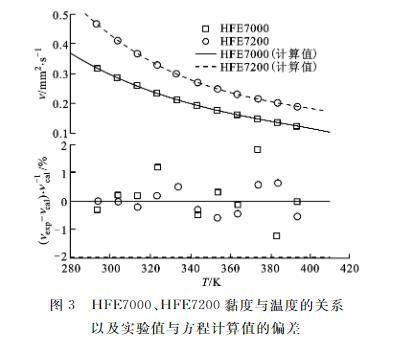

圖3給出了HFE7000、HFE7200黏度與溫度的關系以及實驗值與擬合方程計算值的偏差,結(jié)果表明,實驗值與方程計算值的偏差均在±2%之內(nèi)。
根據(jù)誤差傳遞理論,本文實驗測量的不確定度可由色散方程(1)中的各測量和輸入?yún)?shù)的不確定度引入,但由于式(1)沒有理論分析解,只能近似估算表面張力和黏度測量的不確定度。本文采用參考文獻中推薦的方法,表面張力和黏度的測量不確定度近似表達式為
圖3 HFE7000、HFE7200黏度與溫度的關系以及實驗值與方程計算值的偏差

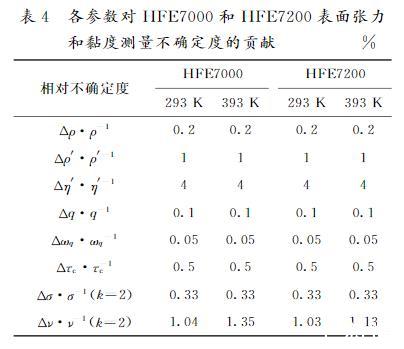

表4給出了式(11)、(12)中各參數(shù)對HFE7000和HFE7200表面張力和黏度在溫度上下限(T=293～393 K)的擴展測量不確定度的貢獻。其中,兩種物質(zhì)在T=293 K時,表面張力擴展測量不確定度為0.33%,黏度擴展測量不確定度分別為1.04%和1.03%;當T=393 K時,表面張力擴展測量不確定度為0.33%,黏度擴展測量不確定度分別為1.35%和1.13%;表面張力的不確定度保持不變,隨著溫度的升高,黏度測量的擴展測量不確定度升高。越接近臨界溫度,氣相密度和黏度對擴展測量不確定度的貢獻越大。因此,本文HFE7000和HFE7200表面張力的擴展測量不確定度(置信因子k=2)估計為0.35%,黏度的擴展測量不確定度(k=2)分別估計為1.35%和1.13%。
表4各參數(shù)對HFE7000和HFE7200表面張力和黏度測量不確定度的貢獻%
3結(jié)論
本文利用新搭建的表面光散射實驗系統(tǒng)測量了兩種氫氟醚類物質(zhì)HFE7000和HFE7200在飽和狀態(tài)下的表面張力和黏度,溫度范圍均為293～393 K。利用獲得的數(shù)據(jù),擬合了表面張力和黏度的關聯(lián)式。HFE7000和HFE7200表面張力實驗值與關聯(lián)式計算值的平均偏差分別為0.030 mN·m-1和0.024 mN·m-1;HFE7000和HFE7200黏度實驗值與關聯(lián)式計算值的平均相對偏差分別為0.71%和0.36%。
