国内精品久久久久久影视8_99久久精品国产一区二区三区_国产精品国产三级欧美二区 _成人在线国产

芬蘭Kibron專注表面張力儀測(cè)量技術(shù),快速精準(zhǔn)測(cè)量動(dòng)靜態(tài)表面張力

熱線:021-66110810,66110819,66110690,13564362870 Email: info@vizai.cn

合作客戶/


拜耳公司

同濟(jì)大學(xué)

同濟(jì)大學(xué)


聯(lián)合大學(xué)

寶潔公司

美國(guó)保潔

強(qiáng)生=

美國(guó)強(qiáng)生

瑞士羅氏

瑞士羅氏

當(dāng)前位置首頁 > 新聞中心

?工藝因素對(duì)植物纖維活性發(fā)泡材料表面張力的影響

來源: 瀏覽 256 次 發(fā)布時(shí)間:2025-11-11

摘要


本研究系統(tǒng)探討了植物纖維含量、聚醚F127添加量及聚乙烯醇(PVA)質(zhì)量分?jǐn)?shù)對(duì)植物纖維活性發(fā)泡材料表面張力的影響規(guī)律。通過表面張力測(cè)定、發(fā)泡性能分析及微觀結(jié)構(gòu)表征,發(fā)現(xiàn)F127作為表面活性劑可顯著降低體系表面張力,且在臨界膠束濃度(CMC)時(shí)達(dá)到最低值。當(dāng)F127質(zhì)量分?jǐn)?shù)為2%時(shí),體系表面張力最低(15.8 mN/m),此時(shí)發(fā)泡倍率、孔隙率及回彈率均達(dá)到最佳值。植物纖維含量增加導(dǎo)致體系黏度增大,抑制了氣泡形成,而PVA質(zhì)量分?jǐn)?shù)增加則通過增強(qiáng)纖維間氫鍵作用間接影響表面張力。本研究為優(yōu)化植物纖維發(fā)泡材料的表面張力控制及發(fā)泡工藝提供了理論依據(jù)。


1引言


隨著"雙碳"戰(zhàn)略的深入推進(jìn),開發(fā)環(huán)保型緩沖包裝材料已成為行業(yè)發(fā)展趨勢(shì)。植物纖維發(fā)泡材料因其可再生、可降解、環(huán)境友好等優(yōu)勢(shì),逐漸成為傳統(tǒng)石油基泡沫材料的替代品。然而,植物纖維發(fā)泡材料的性能很大程度上取決于發(fā)泡工藝,其中表面張力是影響發(fā)泡效果的關(guān)鍵參數(shù)之一。


表面張力是液體表面分子間相互作用力的表現(xiàn),對(duì)氣泡的形成、穩(wěn)定性和分布具有決定性影響。在發(fā)泡過程中,較低的表面張力有助于氣泡的形成和穩(wěn)定,減少氣泡破裂,從而提高發(fā)泡倍率和孔隙率。研究表明,表面活性劑通過降低體系表面張力,可有效改善發(fā)泡性能。聚醚F127(PEO99-PPO65-PEO99)作為一種非離子型表面活性劑,具有良好的表面活性和乳化能力,已被廣泛應(yīng)用于發(fā)泡材料的制備。

目前,關(guān)于植物纖維發(fā)泡材料表面張力的研究較為有限,尤其是針對(duì)不同工藝因素對(duì)表面張力影響的系統(tǒng)性研究。本文以闊葉木纖維和PVA為原料,利用F127活性發(fā)泡工藝,系統(tǒng)研究了纖維含量、F127添加量及PVA質(zhì)量分?jǐn)?shù)對(duì)植物纖維活性發(fā)泡材料表面張力的影響規(guī)律,為優(yōu)化發(fā)泡工藝提供理論依據(jù)。


2實(shí)驗(yàn)方法


2.1材料與試劑


主要材料:闊葉木纖維(大連揚(yáng)潤(rùn)貿(mào)易有限公司)、聚乙烯醇PVA1788(羅恩試劑廠)、聚醚F127(山東科源生化有限公司)。


2.2植物纖維發(fā)泡材料的制備

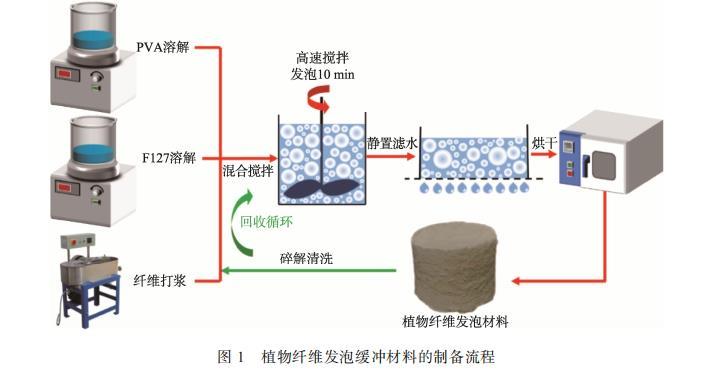

將375 g木纖維漿板泡入23 L去離子水中12 h,使用瓦力打漿機(jī)細(xì)化30 min,得到打漿度(°SR)為20的闊葉木纖維。將纖維與PVA、F127按不同比例混合,加入去離子水形成懸浮液。將懸浮液在5000 r/min下高速分散10 min,隨后倒入帶有100目篩網(wǎng)的模具中排水12 h,脫模后在100℃干燥12 h,獲得植物纖維發(fā)泡材料。


2.3表面張力測(cè)定


采用芬蘭Kibron公司生產(chǎn)的便攜式表面張力儀測(cè)定懸浮液的表面張力。將Wilhelmy板浸入懸浮液中,通過精密電子天平測(cè)量板的受力,根據(jù)公式計(jì)算表面張力:

γ=F/4l

其中,γ為表面張力(mN/m),F(xiàn)為測(cè)得的力(N),l為板的周長(zhǎng)(m)。


2.4發(fā)泡性能測(cè)試


發(fā)泡倍率、孔隙率、排液率等發(fā)泡性能參數(shù)按文中所述方法測(cè)定。


3結(jié)果與討論


3.1 F127添加量對(duì)表面張力的影響


隨著F127質(zhì)量分?jǐn)?shù)從0%增加到2.5%,體系表面張力從45.3 mN/m顯著降低至15.8 mN/m,降幅達(dá)65.1%。當(dāng)F127質(zhì)量分?jǐn)?shù)超過2.5%后,表面張力開始緩慢上升,至5%時(shí)表面張力為18.7 mN/m。


F127作為非離子型表面活性劑,其分子結(jié)構(gòu)中含有親水的聚氧乙烯(PEO)鏈和疏水的聚氧丙烯(PPO)鏈。在水中,F(xiàn)127分子會(huì)自發(fā)聚集形成膠束,當(dāng)F127濃度達(dá)到臨界膠束濃度(CMC)時(shí),表面張力達(dá)到最低值。本研究中F127的CMC約為2.0%,與文獻(xiàn)報(bào)道的F127在水中的CMC(1.8-2.2%)基本一致。


表面張力的降低有助于氣泡的形成和穩(wěn)定。當(dāng)表面張力較低時(shí),氣泡在形成過程中所需的能量較小,氣泡更容易穩(wěn)定存在,從而提高發(fā)泡倍率和孔隙率。當(dāng)F127質(zhì)量分?jǐn)?shù)為2.0%時(shí),發(fā)泡倍率達(dá)到最高值(5.8倍),孔隙率(82.3%)和回彈率(85.6%)也達(dá)到最佳,與表面張力最低點(diǎn)相吻合。


3.2植物纖維含量對(duì)表面張力的影響


隨著纖維質(zhì)量分?jǐn)?shù)從2%增加到6%,體系表面張力從38.6 mN/m逐漸增加至47.2 mN/m。


纖維含量增加導(dǎo)致體系黏度增大,阻礙了F127分子在界面的吸附和排列,從而降低了F127降低表面張力的效果。同時(shí),纖維表面富含羥基(-OH),這些親水基團(tuán)與水分子形成氫鍵,增加了體系的內(nèi)聚力,導(dǎo)致表面張力上升。


表面張力的增加不利于氣泡的形成和穩(wěn)定。隨著纖維質(zhì)量分?jǐn)?shù)增加,發(fā)泡倍率從5.2倍降至3.8倍,孔隙率從78.5%降至62.3%,表明高纖維含量下發(fā)泡性能顯著下降。


3.3 PVA質(zhì)量分?jǐn)?shù)對(duì)表面張力的影響


隨著PVA質(zhì)量分?jǐn)?shù)從1%增加到5%,體系表面張力從41.2 mN/m逐漸增加至46.5 mN/m。


PVA是一種水溶性聚合物,具有良好的成膜性和粘結(jié)性。當(dāng)PVA質(zhì)量分?jǐn)?shù)增加時(shí),其在水溶液中形成的網(wǎng)狀結(jié)構(gòu)增加了體系的黏度,阻礙了F127分子在界面的吸附,從而降低了F127降低表面張力的效果。此外,PVA分子中的羥基與水分子形成氫鍵,增加了體系的內(nèi)聚力,導(dǎo)致表面張力上升。


表面張力的增加與發(fā)泡性能的下降呈正相關(guān)。隨著PVA質(zhì)量分?jǐn)?shù)增加,發(fā)泡倍率從5.5倍降至4.1倍,孔隙率從80.2%降至65.8%,表明高PVA含量不利于發(fā)泡。


3.4表面張力與發(fā)泡性能的關(guān)系


表面張力與發(fā)泡倍率、孔隙率的關(guān)系:表面張力與發(fā)泡倍率呈顯著負(fù)相關(guān)(r=-0.93),與孔隙率也呈顯著負(fù)相關(guān)(r=-0.89)。這表明較低的表面張力有利于提高發(fā)泡倍率和孔隙率。


表面張力降低導(dǎo)致氣泡形成所需的能量減小,氣泡更容易穩(wěn)定存在。同時(shí),較低的表面張力使氣泡間液膜更穩(wěn)定,減少了氣泡破裂的概率,從而提高了孔隙率和發(fā)泡倍率。此外,較低的表面張力有助于形成更均勻、更小的泡孔,F(xiàn)127質(zhì)量分?jǐn)?shù)為2.0%時(shí),泡孔尺寸最小(平均直徑為125μm),泡孔分布最均勻。


4結(jié)論


本研究系統(tǒng)探討了工藝因素對(duì)植物纖維活性發(fā)泡材料表面張力的影響規(guī)律,得出以下結(jié)論:


1.F127作為表面活性劑可顯著降低體系表面張力,其臨界膠束濃度(CMC)約為2.0%,此時(shí)表面張力最低(15.8 mN/m),發(fā)泡倍率(5.8倍)、孔隙率(82.3%)和回彈率(85.6%)均達(dá)到最佳。


2.植物纖維含量增加導(dǎo)致體系黏度增大,阻礙了F127分子在界面的吸附,使表面張力上升,不利于發(fā)泡。當(dāng)纖維質(zhì)量分?jǐn)?shù)從2%增加到6%時(shí),表面張力從38.6 mN/m增加至47.2 mN/m。


3.PVA質(zhì)量分?jǐn)?shù)增加導(dǎo)致體系黏度增大,同時(shí)PVA分子中的羥基增強(qiáng)了水分子間的氫鍵作用,使表面張力上升。當(dāng)PVA質(zhì)量分?jǐn)?shù)從1%增加到5%時(shí),表面張力從41.2 mN/m增加至46.5 mN/m。


4.表面張力與發(fā)泡倍率、孔隙率呈顯著負(fù)相關(guān),較低的表面張力有利于提高發(fā)泡性能。


基于以上研究,建議在植物纖維活性發(fā)泡材料制備中,將F127質(zhì)量分?jǐn)?shù)控制在2.0%左右,以獲得最佳的表面張力和發(fā)泡性能。同時(shí),應(yīng)控制植物纖維質(zhì)量分?jǐn)?shù)在4%左右,PVA質(zhì)量分?jǐn)?shù)在3%左右,以平衡表面張力、發(fā)泡性能和力學(xué)性能。



国内精品久久久久久影视8_99久久精品国产一区二区三区_国产精品国产三级欧美二区 _成人在线国产
成人免费看黄yyy456| 欧美精品久久99久久在免费线| 99国内精品久久| 制服丝袜亚洲网站| 亚洲女同女同女同女同女同69| 日本欧美韩国一区三区| 成年人国产精品| 日韩精品一区二区在线| 亚洲一区精品在线| 成熟亚洲日本毛茸茸凸凹| 91精品婷婷国产综合久久性色| 国产精品久久久久久一区二区三区| 日本vs亚洲vs韩国一区三区二区| 91一区二区在线| 国产欧美日韩卡一| 麻豆精品久久精品色综合| 在线观看国产91| 亚洲欧美日韩久久精品| 国产二区国产一区在线观看| 日韩欧美电影一区| 日本一区中文字幕| 欧美精品成人一区二区三区四区| 亚洲视频在线一区二区| 成人亚洲精品久久久久软件| 久久色.com| 国产精品1区2区3区在线观看| 欧美一级日韩免费不卡| 人人狠狠综合久久亚洲| 91精品国产全国免费观看| 日日摸夜夜添夜夜添亚洲女人| 91黄色在线观看| 亚洲一区二区三区激情| 欧美丝袜自拍制服另类| 亚洲精品伦理在线| 欧美曰成人黄网| 亚洲综合色视频| 欧美三级韩国三级日本三斤| 亚洲国产日韩精品| 欧美久久久久久久久| 日韩有码一区二区三区| 制服丝袜亚洲精品中文字幕| 麻豆91在线播放| 2022国产精品视频| 粉嫩高潮美女一区二区三区| 国产精品免费视频网站| 日本伦理一区二区| 婷婷综合另类小说色区| 日韩欧美国产一区在线观看| 国产一区二区久久| 亚洲特级片在线| 欧美老人xxxx18| 国产在线乱码一区二区三区| 国产亚洲欧美日韩俺去了| av亚洲产国偷v产偷v自拍| 一区二区三区在线视频观看58| 欧美日韩aaaaaa| 国产福利精品导航| 亚洲激情成人在线| 欧美大胆一级视频| eeuss国产一区二区三区| 亚洲尤物视频在线| 日韩欧美国产三级电影视频| 国产99久久久国产精品| 一区二区三区日韩在线观看| 欧美老女人第四色| 成人精品国产一区二区4080| 亚洲一区二区三区视频在线播放| 91精品国产综合久久久蜜臀图片| 国产成人av一区二区| 夜夜爽夜夜爽精品视频| 久久综合久久久久88| 91久久线看在观草草青青| 精品一区二区三区欧美| 亚洲色图欧美激情| 精品免费视频.| 在线观看日韩国产| 国产999精品久久| 爽好久久久欧美精品| 国产精品天美传媒| 日韩欧美国产一区在线观看| 91网上在线视频| 国产黑丝在线一区二区三区| 日韩中文字幕亚洲一区二区va在线| 久久精品人人做| 欧美一级黄色片| 色呦呦网站一区| 国产宾馆实践打屁股91| 日本不卡免费在线视频| 一区二区在线观看视频| 国产精品视频免费看| 日韩女同互慰一区二区| 欧美性受xxxx黑人xyx性爽| 成人av电影在线| 国产精品香蕉一区二区三区| 麻豆高清免费国产一区| 亚洲3atv精品一区二区三区| 中文字幕一区二区三区四区| 欧美成人女星排名| 欧美一级片在线看| 欧美一区在线视频| 亚洲视频图片小说| 国产欧美精品一区| 国产欧美一区二区在线| 精品美女在线播放| xfplay精品久久| 精品国产91洋老外米糕| 欧美一区二区免费视频| 欧美一级精品大片| 日韩欧美亚洲国产另类| 日韩欧美在线123| 日韩精品一区二区三区老鸭窝| 91麻豆精品国产91久久久使用方法| 精品视频1区2区| 欧美日韩国产免费一区二区| 欧美色视频在线观看| 欧美午夜一区二区| 91精品国产综合久久久久久久| 91麻豆精品国产91久久久使用方法| 欧美日韩三级在线| 91精品久久久久久蜜臀| 欧美大胆人体bbbb| 久久精品一区蜜桃臀影院| 亚洲国产精品二十页| 中文字幕日韩一区| 国产丝袜美腿一区二区三区| 欧美一区二区三区在线观看| 国产精品青草综合久久久久99| 欧美日韩国产在线播放网站| 亚洲成a人v欧美综合天堂下载| 亚洲最大色网站| 亚洲国产精品一区二区久久恐怖片| 国产精品污污网站在线观看| 亚洲精品第一国产综合野| 亚洲区小说区图片区qvod| 亚洲激情av在线| 一区二区三区日韩欧美| 奇米四色…亚洲| 国产一区二区视频在线| 成人一区二区视频| 日本韩国一区二区三区视频| 欧美男人的天堂一二区| 欧美一级理论片| 久久精品一区八戒影视| 一片黄亚洲嫩模| 老司机精品视频线观看86| 国产成人精品午夜视频免费| 色综合天天天天做夜夜夜夜做| 欧美男人的天堂一二区| 国产亚洲综合性久久久影院| 一区二区三区在线影院| 经典三级在线一区| 91成人在线精品| 久久久精品一品道一区| 亚洲精品日韩综合观看成人91| 奇米777欧美一区二区| 成人精品高清在线| 6080亚洲精品一区二区| 中文字幕一区在线| 精品一区二区三区视频在线观看| 91欧美一区二区| 精品国产一区二区亚洲人成毛片| 亚洲欧美日韩电影| 国产精品一区三区| 欧美日韩高清在线| 亚洲精品日产精品乱码不卡| 国产成人免费在线观看| 日韩精品一区国产麻豆| 亚洲图片欧美色图| 99精品视频在线播放观看| www久久久久| 久久精品久久99精品久久| 欧洲av一区二区嗯嗯嗯啊| 国产精品久久午夜| 国产高清无密码一区二区三区| 91精品国产综合久久香蕉麻豆| 一区二区三区丝袜| 99久久夜色精品国产网站| 国产亚洲精品资源在线26u| 日本麻豆一区二区三区视频| 在线观看91视频| 亚洲视频资源在线| 成人精品视频一区二区三区尤物| 亚洲精品一区二区三区蜜桃下载 | 亚洲成人黄色影院| 99精品视频在线观看免费| 国产日韩欧美精品一区| 韩国v欧美v日本v亚洲v| 日韩午夜精品电影| 五月婷婷另类国产| 51久久夜色精品国产麻豆| 亚洲国产一区二区在线播放| 在线观看视频91| 樱桃国产成人精品视频| 91国产免费看| 一区二区欧美视频| 欧美日韩亚洲丝袜制服| 亚洲二区在线视频| 3d成人h动漫网站入口| 日本aⅴ精品一区二区三区| 日韩欧美区一区二|
