表面張力儀、界面張力儀廠家介紹泡沫滅火劑、水系滅火劑等流體型滅火劑產(chǎn)品表面張力測量方法以及測量過程中容易出現(xiàn)的各種誤差，對其產(chǎn)生的原因進(jìn)行分析。可通過恒溫水域或低溫試驗槽等控溫裝置確保測量溫度在合理的范圍內(nèi)，盡量減小溫度造成的測量誤差。應(yīng)保證測量中泡沫溶液質(zhì)量分?jǐn)?shù)的精確性；在測量時要注意保持銷金環(huán)的菰度和水平度，鉗全環(huán)使用后應(yīng)注意清洗并高溫灼燒。

1表面張力的測量

液體表面張力的測定方法分靜力學(xué)法和動力學(xué)法。 靜力學(xué)法有毛細(xì)管上升法、du Nouy環(huán)法、Wilhelmy盤法 法等，動力學(xué)法有震蕩射流法、毛細(xì)管波法等.迄今為止，實際生產(chǎn)中多采用靜力學(xué)測定方法。而在消防科技 領(lǐng)域中，最常用來測量流體滅火劑產(chǎn)品表面張力的方法 是吊環(huán)法，即duNoiiy環(huán)法。吊環(huán)法是一種直接測定被 測液體表面張力，不需提供基準(zhǔn)物質(zhì)表面張力的方法。 因而具有精度較高、操作簡便、結(jié)果直接等特點(diǎn)。吊環(huán)法 測量原理。

如圖1所示，將一個用直徑為2r由鈕絲制成的內(nèi)徑 為2R'的圓環(huán)平置于液面，當(dāng)圓環(huán)被向上緩慢提起時，在請修科孕與技術(shù)2013年3月第32卷第3期圓環(huán)的內(nèi)外表面會形成與環(huán)表面相垂直的液膜，內(nèi)外液 膜表面張力的合力豎直向下與拉力平衡。當(dāng)液膜被切斷 的瞬間，設(shè)此時液體的表面張力為S總拉力與圓環(huán)重力 的差為八則有式（1）。

f= 2nR'a + 2no{R'4- r） （1）

如果令R = R' + r,而且當(dāng)該伯絲足夠細(xì)，與圓環(huán)的 內(nèi)徑2R'相比,可以將其直徑2r忽略為零的話，則式（1） 可以改寫為式（2）。

(2)

對于拉力f的測量，一般利用電阻應(yīng)變片來實現(xiàn)表 面張力的非電量電測，提高實驗系統(tǒng)的穩(wěn)定性和準(zhǔn)確度， 并實現(xiàn)自動化測量，既利用吊環(huán)法并結(jié)合計算機(jī)實現(xiàn)自 動化測量。

但是，由于液膜有一定的厚度，同時由于上拉環(huán)也將 帶起若干液體，并且環(huán)的半徑和被拉起的液膜的半徑稍 有不同，所以吊環(huán)法的精度稍低，但是應(yīng)用很方便，不僅 可以測量氣一液界面的表面張力，也可以測量液一液界 面張力。對于外力，可以使用螺旋秤或者傳感器測量，當(dāng) 然圓環(huán)要相當(dāng)平整，通常用鉗或含10%錠的鉗制成。

2測量中的誤差分析

筆者對流體型滅火劑產(chǎn)品表面張力測量過程中可能 出現(xiàn)的幾種誤差進(jìn)行分析，并提出可供參考的避免誤差 發(fā)生的方法。

2.1溫度影響造成的誤差

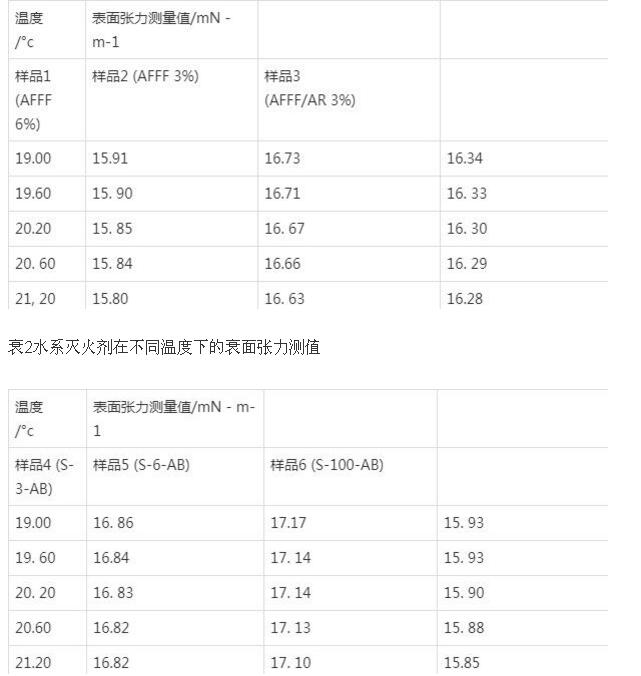

溫度條件對于液體表面張力存在著很大的影響。大 量試驗數(shù)據(jù)表明，液體的表面張力會隨著溫度的升高而 降低。通過對一系列流體滅火劑產(chǎn)品，包括不同配比的 泡沫滅火劑（成膜型）、水系滅火劑等樣品進(jìn)行測試，可以 清晰地從表1、表2中看出，溫度的變化對流體型滅火剤 的表面張力存在一定程度的影響。
