結果和討論

表面壓力-脂質在空氣中的面積等溫線- GO 水性分散界面。 表面壓力為 定義為純水之間的表面張力降低 表面和單層覆蓋的表面。 它描述了 空氣-水或空氣-水的分子堆積密度 界面。 表面壓力-面積等溫線由下式獲得 監測相對于平均分子的表面壓力變化 在恒定溫度下壓縮時的面積。 什么時候 分子在坍縮前緊密堆積，面積為 將表面壓力-面積等溫線（固相或液相凝聚相）的線性部分外推至零 表面壓力（如圖 1a 中的虛線所示）為 稱為極限分子區域。 29 這個重要的 特征代表占據的平均分子面積 當分子緊密堆積成單層時。 這 極限分子面積通常由 頭基和填料的分子間相互作用 的烷基鏈。 30 圖 1 顯示了表面壓力-面積等溫線 帶正電的 DODAB (a) 和 DSEPC (b)，中性 帶電的 DSPC (c)、帶負電的 DSPA (d) 和 SA (e) 在純水和 GO 水分散體亞相 (0.01, 0.02 和 0.04 毫克/毫升 GO)。 值得注意的是，沒有表面 使用 0.01、0.02 和 0.04 在界面處檢測壓力 mg/mL GO 水分散體作為亞相 傳播脂質（數據未顯示），表明 GO 本身 本研究中使用的表面活性不足以影響 水的表面張力。 的極限分子區域 純水帶正電荷的 DODAB 和 DSEPC 亞相被確定為 73 和 61 ?2 /分子， 分別如黑色曲線上的虛線所示 在圖 1a、b 中。 這些數字與之前的一致 研究。30-32 當這兩種脂質沉積在空氣中時- GO分散界面，極限分子面積上升為 隨著亞相中 GO 濃度從 0.01 到 0.02 到 0.04 mg/mL 的增加，明確觀察到。 此外， 液態凝聚相從較高的平均分子面積開始 隨著 GO 濃度的增加。 這一觀察表明 GO 可以并入或吸附到 DODAB 和 DSEPC，增加平均分子面積。 然而，當帶中性電荷的脂質 DSPC 時， 帶電荷的脂質 DSPA 和脂肪酸 SA 沉積， GO 分散體的表面壓力-面積等溫線幾乎 與在純水亞相上獲得的等溫線完全相同， 如圖 1c-e 所示。 在這三種分子的每一種情況下， 表面壓力以幾乎相同的平均分子上升 區域，并且極限分子區域也非常相似 盡管亞相中 GO 的濃度不同。 這些 觀察表明 GO 不能合并或成為 吸附到 DSPC、DSPA 或 SA 的單層中。 兩者都不 界面和亞相中 GO 的存在有任何影響 關于這些分子的單層形成。 作為 細胞膜中的磷脂呈陰性或中性 帶電，GO可能被細胞吸收到膜中 不應該是由于之間的直接化學相互作用 GO 和磷脂，但通過生物過程，如 內吞作用。8,33

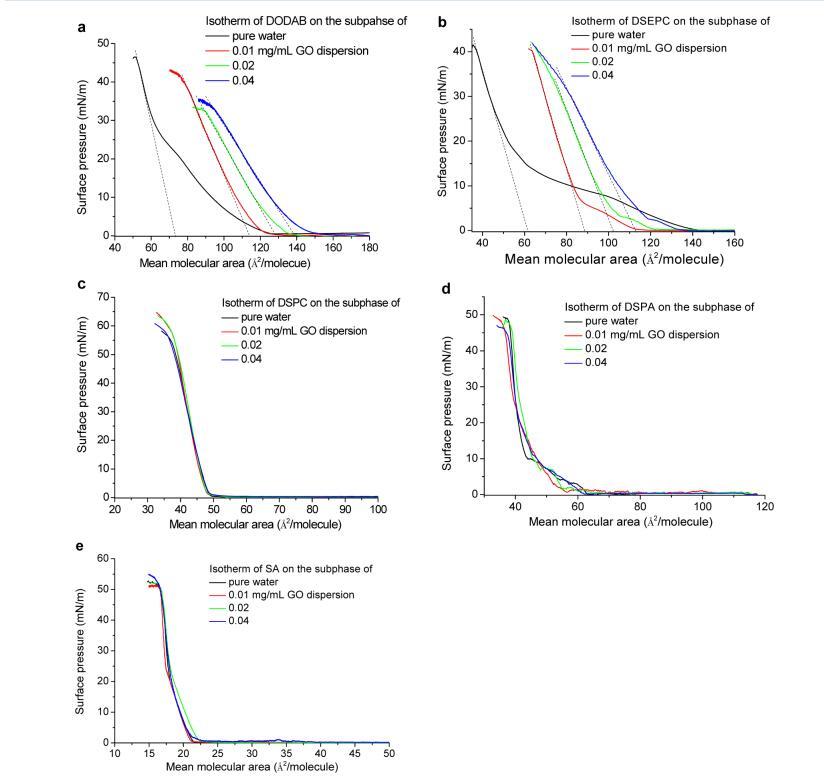

圖 1. 空氣-水或 GO 分散界面處脂質的表面壓力-面積等溫線：(a) 帶正電荷的 DODAB； (b) 積極 收費 DSEPC； (c) 帶中性電荷的 DSPC； (d) 帶負電的 DSPA； (e) 帶負電的 SA。 請注意，沒有表面壓力 在空氣-GO 分散界面處檢測到，而沒有在界面處擴散脂質。 每個分子軸面積的虛線的截距 表示每個分子的極限面積。

圖 1 清楚地顯示了具有不同 電荷對脂質之間的相互作用有深遠的影響 去。 疏水尾基被認為不是 參與了這種互動。 這是因為 18 碳 疏水尾應朝向疏水 空氣相。 即使尾巴可以在空中與GO接觸- 剛沉積后的水界面，對提升沒有影響 在觀察過程中觀察到區域或限制分子區域 DSPC、DSPA 和 SA 等溫線上的壓縮。 尤其值得注意的是 DSEPC、DSPC 和 DSPA 具有完全相同的 1,2-二硬脂酰-sn-甘油基團 與頭組的唯一區別是共同的，因為 方案 1b-d 所示。 因此，控制 GO 和脂質相互作用的因素是頭基。 積極地 帶電頭部基團（銨和乙基磷酸膽堿） 對帶負電有很強的靜電吸引力 GO 的羧基，導致 GO 的摻入 進入單層。 帶中性電荷的首基（磷酸膽堿）或帶負電荷的首基（磷酸和 羧基）不吸附GO，因為沒有偏愛 靜電相互作用。 此外，這些似乎中立 帶電和帶負電的頭部基團可以排斥GO 來自 air-GO 分散界面的薄片。 這解釋了為什么 這些脂質的等溫線幾乎完全相同 GO 在純水亞相上的分散。 因此，我們 將重點關注 GO 和 DODAB 之間的交互以及 DSEPC 在下面的討論中。

GO 吸附到 DODAB 的單層和 DSEPC。

盡管 DODAB 和 DSEPC 的兩個頭組 具有相同數量的正電荷，化學 結構大不相同。 為了進一步表征 帶正電荷的頭部基團之間的相互作用 DODAB 和 DSEPC 和 GO，GO 吸附研究 在表面壓力 20 mN/m 下研究脂質單層，如 如圖 2 所示。作為對照實驗，單層 DODAB 或 DSEPC 首先被壓縮到 20 mN/m 水亞相，然后是表面壓力（黑色曲線 圖 2a,b) 和表面電位（圖 2c,d 中的黑色曲線） 對經過的時間進行監控。 正如預期的那樣，DODAB 和 DSEPC 單層最初壓縮到 20 mN/m 在純水亞相中穩定。 在這兩種情況下，表面壓力都是 6000 秒后仍約為 18 mN/m（圖中黑色曲線 2a,b) 前 1000 s 表面壓力快速下降 可能是由于后單層松弛 壓縮。 類似的表面電位穩定現象 還觀察到與時間的關系，如圖 2c、d 所示。 為了 在DODAB或DSEPC單層后吸附GO 最初在純水中壓縮至 20 mN/m，小心緩慢注入 600 μL 1 mg/mL GO 分散體 水亞相達到 0.02 mg/mL GO 單層，然后是表面壓力（圖中紅色曲線 2a,b) 或表面電位（圖 2c,d 中的紅色曲線）變化 對時間進行監控。 值得注意的是， 在亞相中注入 GO 以達到 0.02 mg/mL 導致空氣-水界面的表面壓力增加 6000 秒。 如圖2a、c所示，DODAB的表面壓力 單層增加到 21.3 mN/m 而表面電位 在前 500 秒內下降到幾乎 0 mV。 值得注意的是 圖 2c 中 DODAB（紅色）的表面電位曲線為 在 GO 之前最初大約 300 mV 小心而緩慢 注入亞相。 表面壓力的變化和 表面電位清楚地表明存在靜電 DODAB 正銨基之間的相互作用 和 GO 的負羧基。

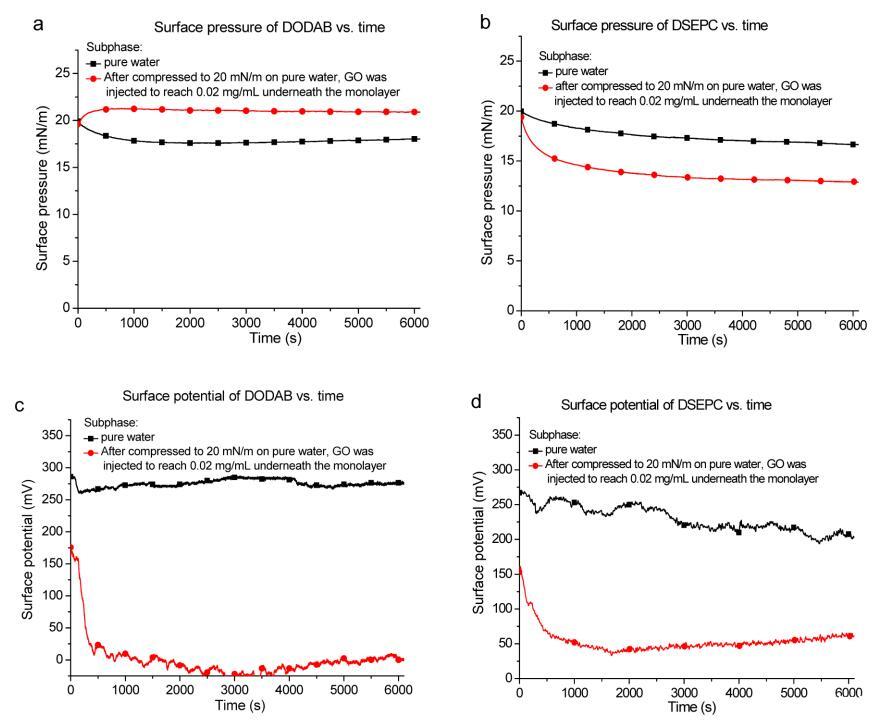

圖 2. (a) DODAB 和 (b) DSEPC 單層的表面壓力與經過時間的關系。 單層的表面電位與經過時間的關系 (c) DODAB 和 (d) DSEPC。 黑色曲線：單層在純水亞相上被壓縮到 20 mN/m 的表面壓力。 紅色曲線： 將單層壓縮至 20 mN/m 后，將 600 μL 1 mg/mL GO 分散體小心緩慢注入單層下方 進入水亞相以達到 0.02 mg/mL 的 GO。

由于 GO 是一個極薄的層（~1 nm），具有大的表面 區域，當它出現時研究它的方向是非常有趣的 與脂質相互作用。 涉及兩個可能的方向 此處：“邊緣向內”和“正面向內”。 “入邊”是指表面 GO表是垂直的，而“face-in”描述的是水平的 方向。 在空氣-水/水 界面可以提供一些見解。 我們建議去 片通過插入進入有序的 DODAB 單層 具有“邊緣向內”取向的羧基 銨基團之間的靜電相互作用 羧基，如圖 3a 所示。 也有可能 一些 GO 片與帶正電的頭部相互作用 使用單層下方的“面朝”方向進行分組。 GO 納米片不太可能融入 具有“面朝”方向的單層（圖 3b）。 第一的， 20 mN/m 的 DODAB 單分子層足夠緊密地堆積 GO 更容易擠入邊緣（約 1 nm） 比側面（高達幾百納米）。 第二， 帶負電荷的羧基主要存在于邊緣， 不在 GO 的側面。 表面的減少 電位也是由于這種靜電相互作用，因為 帶負電荷的 GO 與有序 DODAB 的結合 單層中和了 DODAB 的電荷，降低了 界面處的偶極矩。

人們期望觀察到類似的表面現象 如果 GO 與 DSEPC 結合，則壓力和表面電位 單層通過與 DODAB 相同的方式。 有人發現 DSEPC 單層的表面電位下降到 50 mV 左右 當 GO 被引入亞相時（圖 2d，紅色曲線），表明 DSEPC 存在偶極矩變化 單層。 然而，表面卻非但沒有增加，反而減少了 在 DSEPC 實驗中觀察到壓力，如圖 圖 2b。 由于 DSEPC 具有如此大的疏水尾部 錨定在氣水界面，它不太可能失去 DSEPC 分子到亞相。 值得注意的是，在 空氣-水界面 DSEPC 的頭基是本體 snglycero-3-ethylphosphocholine，帶有帶正電荷的膽堿 sn-glycero-3-ethylphospho 的基團和強極性基團。 當 GO 從亞相擴散到 DSEPC 單層時 在界面處，帶負電的 GO 可能 與 DSEPC 的帶正電荷的膽堿部分相互作用 但由于屏蔽而不會滲透到單層中 來自 sn-glycero-3-ethylphospho，如圖 3c,d 所示。 這是 GO 也可能與 DSEPC 單層相互作用 下方的“邊緣向內”和“面向內”方向 單層，如圖 3c 所示。 靜電相互作用 GO 不僅中和了正電荷密度 DSEPC 中的頭組，但也導致更緊密的包裝 界面上的 DSEPC 分子。 這個假設解釋了 當表面壓力和表面電位同時下降時 GO 從亞相擴散到 DSEPC 單層。

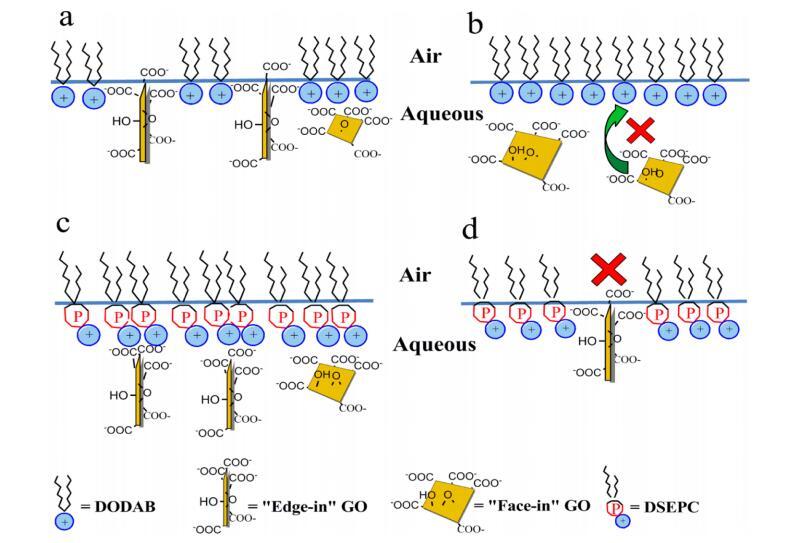

圖 3. GO 并入 DODAB (a, b) 和 DSEPC (c, d) 單層時可能取向的示意圖 氣水界面。

如果我們對不同綁定的假設 GO 對 DODAB 和 DSEPC 單層的行為是 是的，人們會期望觀察到更大的表面增加 當初始表面壓力較低時，DODAB 的壓力。 事實上，發現表面壓力增加了大約 2.5 mN/m 在實驗中當 GO 與 DODAB 單層結合時 最初壓縮到 15 mN/m，如圖 4a 所示（粉紅色 曲線）。 另一方面，當表面壓力為 DODAB 單層夠高，GO 沒有邊 擠入緊密堆積的單層。 如圖 4a（黑色曲線），亞相中的GO不會導致表面 當 DODAB 單層被壓縮到 25 毫牛/米。 在 DSEPC 的情況下，表面壓力降低了 當 GO 注入亞相時為單層。 總之， 這些觀察結果驗證了我們在圖 3 中提出的模型 GO 與 DODAB 和 DSEPC 單層的結合 界面。

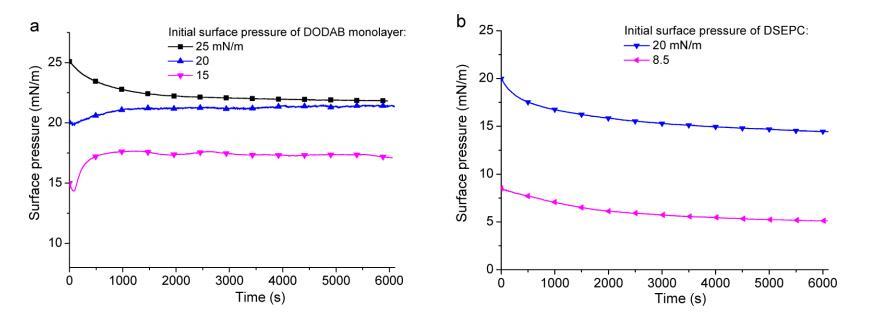

圖 4. GO 在不同表面的 (a) DODAB 和 (b) DSEPC 單層的吸附研究（表面壓力與經過時間） 壓力。 單層首先在純水亞相上壓縮到一定的表面壓力，然后 600 μL 1 mg/mL GO 分散體 被小心地緩慢注入單層下方的水亞相中。

Langmuir-Blodgett (LB) 薄膜的 AFM 圖像。 原子 力顯微鏡 (AFM) 是一種強大的無損方法 以高分辨率可視化 LB 薄膜的形態。 這 轉移到基板上的 LB 薄膜的表面可以是 在不損壞樣品的情況下重復成像。 在這項研究中， 表面壓力為 20 mN/m 的 DODAB 或 DSEPC 的朗繆爾單層首先從空氣-純水或空氣-轉移 GO水分散體與新裂解云母的界面 基板，然后在空氣中干燥和 AFM 成像。 圖 5a 顯示了 5 μL 后 GO 納米片的形態 將 0.02 mg/mL GO 分散體涂在云母上并干燥。 圖中的白色曲線顯示了提取的輪廓 白色虛線的橫截面軌跡。 GO 發現納米片的高度均勻約為 1 nm 具有大的長度分布。 這證實了 GO 確實是 單層。16,34,35 圖 5c 和 5e 顯示了 AFM 圖像 DODAB 和 DSEPC 的 LB 薄膜以 20 mN/m 的速度轉移 分別來自空氣-純水界面。 這些電影是 在這兩種情況下都非常一致，表明形成 均質單層。 36 有一些深度為 0.4-0.5 nm 的小孔，可以假設為 DODAB 或 DSEPC 的單分子層。 為了學習 DODAB 和 DSEPC LB 薄膜的形貌 air-GO分散界面，LB膜的控制實驗 在相同條件下（面積、壓縮速度和提升 率）在不傳播 DODAB 或 DSEPC 的情況下執行 空氣-GO分散界面。 如圖 5b 所示，幾乎 觀察到裸露的云母表面，表明 GO 納米片 來自 GO 分散亞相的 轉移到云母表面。 這可能是由于 帶負電荷的 GO 之間的不利相互作用 納米片和帶負電荷的云母表面。 什么時候 DODAB 或 DSEPC LB 薄膜以 20 mN/m 的速度從 在空氣-GO分散界面，在DODAB或DSEPC的LB薄膜中清楚地發現了GO納米片，如圖所示 圖 5d 和 5f。 LB膜中GO的高度也是 約 1 納米。 GO 的存在證實了 GO 納米片確實吸附或結合到單層 DODAB 或 DSEPC。

圖 5. 新鮮切割的云母表面上的 AFM 圖像（比例尺 = 1 μm）：（a）干燥后的一滴 GO 分散體； (b) LB的對照實驗 在空氣-GO 水界面沒有脂質沉積的薄膜； (c) 從空氣-純水界面轉移的 DODAB LB 薄膜； (d) LB膜 從空氣-GO水界面轉移的DODAB； (e) 從空氣-純水界面轉移的 DSEPC LB 薄膜； (f) LB膜 DSEPC 從空氣-GO 水界面轉移。 所有脂質 LB 膜都在 20 mN/m 的恒定表面壓力下轉移。

值得注意的是，脂質 DODAB 和 DSEPC 是 直接沉積在 GO 分散體的亞相上以獲得 用于 AFM 成像的 LB 膠片。 關于GO的方向 當與脂質單層結合時（圖 5d、f），只有“面朝內” 通過 AFM 成像在 LB 膜上觀察到 GO 的取向。 即使可以想象，也應該存在某種“邊緣” 當 DODAB 或 DSEPC 沉積在 air-GO 水分散界面，不可能 通過 AFM 可視化此方向。 這是因為 在此過程中可以輕松更改 GO 的方向 的轉移。 “邊緣向內”方向是最不可能的 仍然可以“站立”在它的邊緣，尺寸為 1 nm 當轉移到它的大平面上時“躺下” 云母表面。 因此，GO 的“面朝”方向是 觀察到并入或吸附在單層中 AFM 圖像中的結構。

石墨烯與磷脂之間的作用——摘要、介紹

石墨烯與磷脂之間的作用——實驗部分

石墨烯與磷脂之間的作用——結果和討論

石墨烯與磷脂之間的作用——結論、致謝！
