現(xiàn)有石頭紙蜂窩板與薄膜復(fù)合時(shí)需要涂覆一層膠水以保證功能層與石頭紙蜂窩板表面的復(fù)合牢度，涂覆膠水后需要進(jìn)行烘干，不僅不利于節(jié)省能源，還導(dǎo)致較多有毒溶劑的排放和揮發(fā)從而污染環(huán)境。

因此考慮采用自帶熱熔膠層的薄膜（包括無(wú)膠膜和預(yù)涂膜等），利用其熱復(fù)合功能層與石頭紙蜂窩板復(fù)合，以省卻涂覆膠水工序。然而，一方面，由于石頭紙的主要組分是弱極性的聚丙烯，與現(xiàn)有的熱復(fù)合功能層存在較大的極性差異，并且，由于石頭紙具有較高含量的碳酸鈣，導(dǎo)致現(xiàn)有的熱復(fù)合功能層與石頭紙的復(fù)合牢度無(wú)法得到有效地保證；另一方面，由于現(xiàn)有的熱復(fù)合功能層通常需要在高溫高壓條件下（復(fù)合時(shí)壓力通常在100kg/cm2

以上）與紙張等基材進(jìn)行熱壓復(fù)合，若直接將其用于與石頭紙蜂窩板復(fù)合，則復(fù)合時(shí)的高壓會(huì)導(dǎo)致石頭紙蜂窩板內(nèi)部的蜂窩結(jié)構(gòu)變形，進(jìn)而影響后續(xù)的包裝應(yīng)用。

現(xiàn)有的自帶熱熔膠層的薄膜通常是透明的薄膜，若將其作為與石頭紙蜂窩板復(fù)合的包裝材料，在復(fù)合工序中，需要先在薄膜的背面印刷文字和圖案，然后打上白底，再涂上膠水，最后與蜂窩板粘合，工序繁瑣復(fù)雜，不利于復(fù)合效率的提高。因此，需要提供一種可在表面印刷、無(wú)需白底和膠水即可與石頭紙蜂窩板這種具有較高含量碳酸鈣的共聚丙烯材料復(fù)合的白色BOPP薄膜。通常做法是在薄膜的芯層中加入一定比例經(jīng)硬脂酸包覆處理的碳酸鈣，但是由于現(xiàn)有的自帶熱熔膠層的薄膜芯層組分配方以及雙向拉伸生產(chǎn)工藝的限制，導(dǎo)致無(wú)法加入大量的碳酸鈣。

基于此，本發(fā)明的目的在于，提供一種BOPP薄膜及其制備方法和應(yīng)用，所述BOPP薄膜的熱復(fù)合功能層無(wú)需高壓條件即可與具有較高含量碳酸鈣的共聚丙烯材料或/和聚乙烯材料直接熱壓復(fù)合，且能夠保證復(fù)合牢度，可省卻涂覆膠水的工序，具有節(jié)能環(huán)保的優(yōu)點(diǎn)；所述BOPP薄膜應(yīng)用于與石頭紙蜂窩板復(fù)合時(shí)，不會(huì)導(dǎo)致蜂窩板內(nèi)部變形，也不會(huì)影響后續(xù)的包裝應(yīng)用；所述BOPP薄膜能在芯層具有較高含量納米碳酸鈣的前提下滿(mǎn)足較大比率的雙向拉伸工藝條件，獲得無(wú)需白底和膠水即可在表面直接印刷的白色BOPP薄膜，有利于進(jìn)一步降低生產(chǎn)成本，特別適用于與石頭紙蜂窩板的復(fù)合，有利于在更大范圍內(nèi)替代傳統(tǒng)的瓦楞紙板；具有綠色環(huán)保、性能優(yōu)越、可直接在表面印刷的優(yōu)點(diǎn)。

一種BOPP薄膜，包括依次設(shè)置的熱復(fù)合功能層1、芯層3和可印刷表層2，具體結(jié)構(gòu)可參閱圖1。本實(shí)施例的BOPP薄膜各層樹(shù)脂的制備方法包括以下步驟：

熱復(fù)合功能層樹(shù)脂制備：取95wt%茂金屬乙烯-丙烯共聚物（熔融指數(shù)為8g/10min，茂金屬乙烯-丙烯共聚物結(jié)晶熔融轉(zhuǎn)化率為50%時(shí)的溫度為90℃）和5wt%馬來(lái)酸酐接枝乙烯-丁烯共聚物（熔點(diǎn)為65℃，接枝率為1%）均勻混合，得到熱復(fù)合功能層樹(shù)脂。

芯層樹(shù)脂制備：取30wt%均聚聚丙烯（熔融指數(shù)為3.8g/10min）、6wt%乙烯丙烯丁烯共聚物（熔融指數(shù)為8g/10min）、60wt%納米碳酸鈣（D50為0.80μm）和4wt%聚乙二醇（粘均分子量為6000）均勻混合，得到芯層樹(shù)脂。

可印刷表層樹(shù)脂制備：取42wt%乙烯丙烯丁烯共聚物（熔融指數(shù)為8g/10min）和55wt％高密度聚乙烯（熔融指數(shù)為0.05g/10min）、1wt%馬來(lái)酸酐接枝乙烯-丁烯共聚物（熔點(diǎn)為65℃，接枝率為1%）和2wt%納米碳酸鈣（D50為0.80μm），將兩者混合均勻，得到可印刷表層樹(shù)脂。

本實(shí)施例的BOPP薄膜的制備方法包括以下步驟：

將各層組分原料投入配料單元經(jīng)計(jì)量后進(jìn)入擠出機(jī)，芯層3和可印刷表層2對(duì)應(yīng)的擠出溫度控制在240~260℃，熱復(fù)合功能層1對(duì)應(yīng)的擠出溫度控制在210~240℃，經(jīng)流道分配器后于多層模頭處匯合，形成多層結(jié)構(gòu)的樹(shù)脂熔體，再經(jīng)25~35℃的激冷輥冷卻后，形成多層結(jié)構(gòu)的樹(shù)脂片材；將樹(shù)脂片材引入雙向拉伸設(shè)備中的縱向拉伸裝置，可印刷表層2的表面經(jīng)130~135℃預(yù)熱，芯層3和可印刷表層2的拉伸溫度控制110~130℃，熱復(fù)合功能層1經(jīng)80~100℃預(yù)熱，拉伸溫度控制在60~80℃，拉伸比為4.5~4.8倍；然后引入橫向拉伸裝置，經(jīng)過(guò)165~175℃預(yù)熱后，在156~160℃下拉伸5~7.5倍，再在165~170℃下定型，經(jīng)風(fēng)淋冷卻，再對(duì)可印刷表層2表面進(jìn)行電暈處理（電暈處理的能量密度為1.8KJ/m2

），熱復(fù)合功能層1不進(jìn)行電暈處理，收得薄膜母卷，最后經(jīng)時(shí)效處理、分切和包裝，得到BOPP薄膜。

薄膜可印刷表層2的表面張力為38達(dá)因/厘米，熱復(fù)合功能層1表面張力為28達(dá)因/厘米，薄膜總厚度為20μm，其中熱復(fù)合功能層1厚度為1μm，芯層3厚度為18μm，可印刷表層2厚度為1μm。本制備方法，工藝過(guò)程順暢，收解卷順暢。

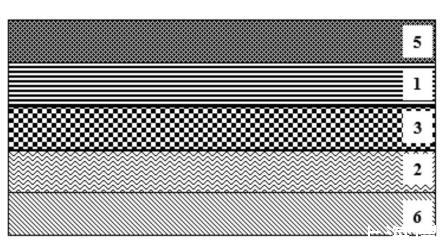

將本實(shí)施例的BOPP薄膜用于制備熱復(fù)合基材，通過(guò)熱復(fù)合功能層與共聚丙烯材料或/和聚乙烯材料復(fù)合，具體地，本實(shí)施例是與石頭紙蜂窩板5熱復(fù)合，復(fù)合后的結(jié)構(gòu)請(qǐng)參閱圖3，復(fù)合完成后，測(cè)試復(fù)合效果。復(fù)合方法包括以下步驟：首先在BOPP薄膜的可印刷表層上直接進(jìn)行耐溫油墨印刷，其中最后一道為耐溫保護(hù)光油，形成油墨層6，然后輕度熱壓使薄膜與表面達(dá)到一定溫度的石頭紙蜂窩板直接熱壓復(fù)合，熱復(fù)合工藝條件如下：溫度為130℃，封合時(shí)間為2s，熱壓壓力為8kg/cm2

。
