合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 陽-非離子復合表面活性劑體系表面張力測定及基礎性能評價（一）
> 氧化石墨烯納米流體的凝固特性及在聲懸浮下表面張力研究
> 槐糖脂的屬性：脂肪酸底物和混合比例的影響——摘要、介紹
> CO2泡沫穩定性原理、影響因素|CO2-EOR機理與應用前景（四）
> 粉末涂料的涂裝成膜時，與表面張力有何關系？
> 溫度對水—十二烷基硫酸鈉體系與純水體系界面張力、厚度的影響——結果與討論、結論
> LB膜分析儀應用：不同初始表面壓力條件對VhPLD的磷脂吸附親和力影響（一）
> 中性聚合物鍵合劑(NPBA)與奧克托今(HMX)界面張力測定及應用效果（一）
> 不同溫度和壓力對AOT穩定CO2乳液的界面張力影響（一）
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規律（三）
推薦新聞Info
-
> 4種新型稀土雙酞酞菁衍生物合成及LB膜的制備
> 聚合物稠化劑（ASCM）合成條件、界面張力及耐鹽、耐剪切性能（四）
> 聚合物稠化劑（ASCM）合成條件、界面張力及耐鹽、耐剪切性能（三）
> 聚合物稠化劑（ASCM）合成條件、界面張力及耐鹽、耐剪切性能（二）
> 聚合物稠化劑（ASCM）合成條件、界面張力及耐鹽、耐剪切性能（一）
> 新型多羥基苯磺酸鹽驅油劑的界面張力優化及油田應用潛力分析（三）
> 新型多羥基苯磺酸鹽驅油劑的界面張力優化及油田應用潛力分析（二）
> 新型多羥基苯磺酸鹽驅油劑的界面張力優化及油田應用潛力分析（一）
> 基于最大氣泡壓力方法測量液態鋰錫合金表面張力
> 烷基糖苷表面活性劑界面張力與潤濕性相關性研究（二）
液態Ag-O系表面張力和表面過剩量計算、氧氣壓力和溫度的預測模型——結果與討論
來源：過程工程學報李天骕 劉劍雄 單顯祥 李堪鵬 瀏覽 1245 次 發布時間:2024-05-28
3、結果與討論
3.1液態Ag的表面張力
根據式(7)，計算了液態Ag的表面張力γAg,T，結果如圖3所示。總體上，隨著溫度的升高，γAg,T呈現近似線性下降的趨勢。從圖中可以看出，γAg,T的預測值與文獻[32-34]具有較好的一致性，但略低于文獻[35]。

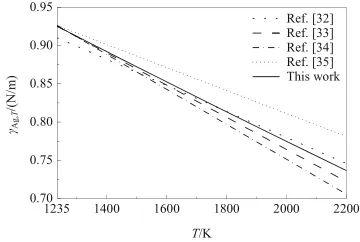

圖3液態Ag表面張力隨溫度變化的趨勢
通過式(9)計算了液態Ag的表面過剩熵SAg(T)，結果如圖4所示。根據文獻[36]，理論上處于更高無序程度(熵)的物質狀態在較高溫度下更為穩定，因此，液體表面結構在較高溫度下可能會出現有序-無序轉變。然而，觀察圖4可知，在臨界溫度(6612 K)以下，SAg(T)隨溫度升高逐漸減小，這表明液態Ag表面總是保持有序結構。與此同時，液態Ag表面原子堆積比率與Ag(111)晶面相同的假設也得到了支持。此外，根據式(9)可知，SAg(T)∝a1/T2+a2/T，a1和a2為系數。這與前人研究結果略有不同，文獻[37]基于Skapski模型推導得到SAg(T)∝a2/T，而文獻[38]則根據楊氏方程推出SAg(T)∝a1/T2。
圖4液態Ag表面過剩熵隨溫度變化的趨勢
3.2液態Ag-O系的表面張力
根據式(33)，計算了1350 K下液態Ag-O系的表面張力γAg-O，并將計算結果與文獻數據[39-44]進行比較，如圖5所示。觀察圖5可知，γAg-O與氧氣壓力呈負相關。在較低的氧氣壓力下，γAg-O的下降幅度比較顯著；而隨著氧氣壓力增加，γAg-O的下降幅度逐漸減小。另外，計算結果與文獻[39,40,44]吻合良好，但高于文獻[41-43]。這種差異是可以接受的，因為所采用模型僅考慮了溫度和氧氣壓力，而在實驗過程中，系統的表面張力不可避免地受到雜質的影響。
圖5 1350 K下液態Ag-O系表面張力隨氧氣壓力的變化關系
圖6研究了在不同氧氣壓力條件下，γAg-O隨溫度的變化關系。由圖可知，當氧氣壓力低于10 kPa時，γAg-O與溫度呈負相關。而當氧氣壓力高于10 kPa時，隨著溫度升高，γAg-O呈現先增大后減小的趨勢，并且隨著氧氣壓力增加，這種轉變幅度增大。這是因為γAg-O受溫度和氧溶解度的共同影響。一方面，隨著溫度升高，液態Ag的表面張力(γAg)降低，從而導致γAg-O降低；另一方面，液態Ag-O系中的氧溶解度與溫度呈負相關，當溫度升高時氧溶解度下降，導致表面氧吸附量減少，進而引起γAg-O增加。因此，當溫度較低時，氧溶解度成為影響γAg-O的主要因素；而在較高的溫度條件下，溫度成為主要因素。
圖6不同氧氣壓力下液態Ag-O系表面張力隨溫度的變化關系
3.3液態Ag-O系的表面過剩量
通過式(40)和(41)，計算了液態Ag-O系中的表面過剩量ΓO,Ag和表面偏析因子η隨氧氣壓力和溫度的變化趨勢，結果如圖7和8所示。

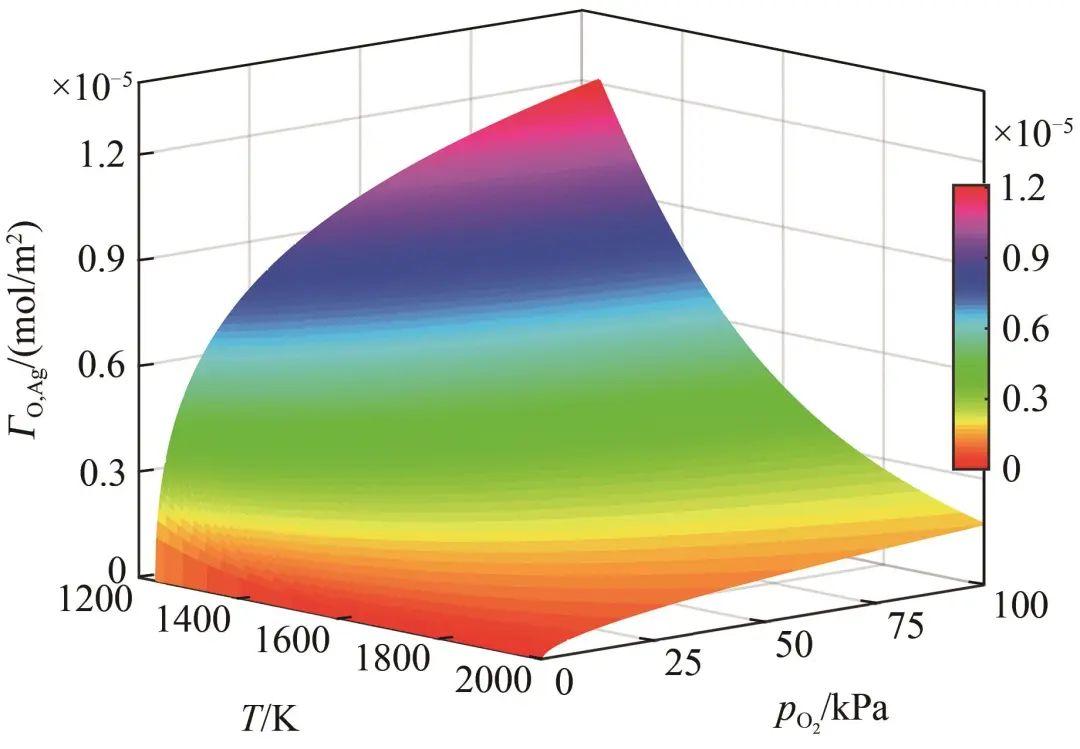

圖7表面過剩量隨溫度和氧氣壓力變化的關系
圖8表面偏析因子隨溫度和氧氣壓力變化的關系
由圖7可知，當溫度低于1500 K時，ΓO,Ag隨氧氣壓力升高顯著增加；當溫度高于1500 K時，由于液態Ag-O系中的氧溶解度顯著降低，ΓO,Ag隨氧氣壓力的增加，其增加幅度減小。觀察圖8可知，η隨著溫度和氧分壓的升高而呈現下降趨勢。這是因為式(27)中的表面偏析平衡系數KII與溫度呈負相關，當溫度升高時KII減小，導致表面氧濃度降低。此外，在較低的氧分壓條件下，O原子傾向富集于表面；當氧分壓升高時，更多的O原子溶入液態Ag-O系中，引起η減小。
4、結論
本工作從熱力學角度出發，通過表面能與內聚能的比例關系，研究了液態Ag的表面張力和表面過剩熵。在此基礎上，通過理想溶體近似模型簡化Butler方程，研究了液態Ag-O系表面張力和表面過剩量關于氧氣壓力和溫度的變化趨勢，得到以下結論：
(1)在整個溫度范圍內，液態Ag表面張力隨著溫度升高呈現近似線性下降的趨勢。表面過剩熵也隨著溫度升高逐漸減小，這表明液態Ag表面總是保持有序結構。
(2)計算了Ag-O系的液相線，并與實驗相圖非常吻合，證明了Ag-O系具有理想溶體性質。基于此，修正了液態Ag-O系表面張力關于氧氣壓力和溫度的預測模型，并將溫度為1350 K時的計算結果與文獻數據進行比較，結果表明，預測值與實驗值具有較好的一致性。當氧氣壓力低于10 kPa時，液態Ag-O系的表面張力與溫度呈負相關；而當氧氣壓力高于10 kPa時，隨著溫度升高，表面張力呈現先增大后減小的趨勢。
(3)當升高氧氣壓力，或降低體系溫度時，表面過剩量逐漸增加。表面偏析因子則與氧氣壓力和溫度均呈負相關，當降低氧氣壓力或溫度時，O原子傾向富集于體系表面。
液態Ag-O系表面張力和表面過剩量計算、氧氣壓力和溫度的預測模型——摘要 、簡介
液態Ag-O系表面張力和表面過剩量計算、氧氣壓力和溫度的預測模型——模型
液態Ag-O系表面張力和表面過剩量計算、氧氣壓力和溫度的預測模型——結果與討論
