国内精品久久久久久影视8_99久久精品国产一区二区三区_国产精品国产三级欧美二区 _成人在线国产

芬蘭Kibron專注表面張力儀測量技術,快速精準測量動靜態表面張力

熱線:021-66110810,66110819,66110690,13564362870 Email: info@vizai.cn

合作客戶/


拜耳公司

同濟大學

同濟大學


聯合大學

寶潔公司

美國保潔

強生=

美國強生

瑞士羅氏

瑞士羅氏

當前位置首頁 > 新聞中心

硅丙乳液質量分數與粘度、表面張力的關系及在模擬病害壁畫修復中的應用(四)

來源:應用化學 瀏覽 1198 次 發布時間:2025-02-25

2.2物理性能


2.2.1膠膜和膠膜-硫酸鈉的吸水率


圖6研究了硅丙乳液膠膜和硅丙乳液-硫酸鈉膠膜的吸水率,可以看出,隨時間增加,硅丙乳液的吸水率也逐漸增大,造成這種現象的原因是硅丙乳液分子結構中的―OH和―COOH遇到水分子時形成氫鍵,在范德華力和氫鍵作用下,膠膜表現出一定的吸水性。另外,從圖6還可看出,硫酸鈉膠膜的吸水率較小,這是因為膠膜網絡結構中的硫酸鈉在水中完全電離,膠膜三維網絡結構中的Na+對膠膜中的―COO-產生電荷屏蔽效應,使膠膜三維網絡結構內外溶液的滲透壓差降低。同時,外部溶液中的Na+與網絡結構中的―COO-發生“離子交聯”,導致膠膜網絡結構中有效交聯密度增大,吸水率下降。

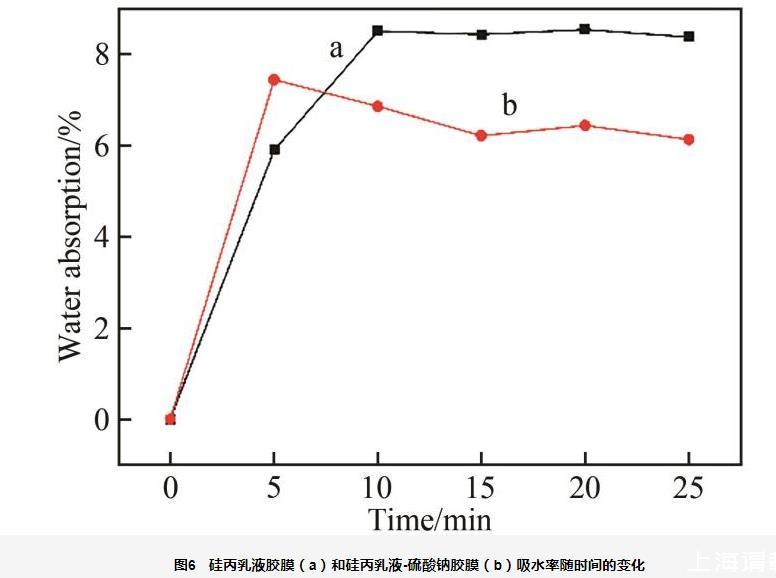

圖6硅丙乳液膠膜(a)和硅丙乳液-硫酸鈉膠膜(b)吸水率隨時間的變化


2.2.2不同質量分數的硅丙乳液和硅丙乳液-硫酸鈉的pH值


測定20℃下不同質量分數(1%~15%)的硅丙乳液和硅丙乳液-硫酸鈉的pH值變化,結果見圖7。可以看出,隨乳液質量分數從0.5%到2%的增大,pH值逐漸由8.25上升到8.63,這是因為稀釋堿性乳液可以降低溶液的pH值;之后在2%~15%范圍內,pH值基本保持在8.63,說明乳液在溶液中含量過飽和,達到電離平衡,呈現弱堿性(圖7曲線a)。當硅丙乳液中加入質量分數1%的硫酸鈉時,Na+會對聚合物鏈形成“電荷屏蔽效應”和“離子交聯”效應使乳液體積收縮,導致乳液中的—COO-被部分質子化轉變為—COOH,導致—COO-的電離能力下降,故和硅丙乳液相比,硅丙乳液-硫酸鈉的pH值下降(圖7曲線b)。

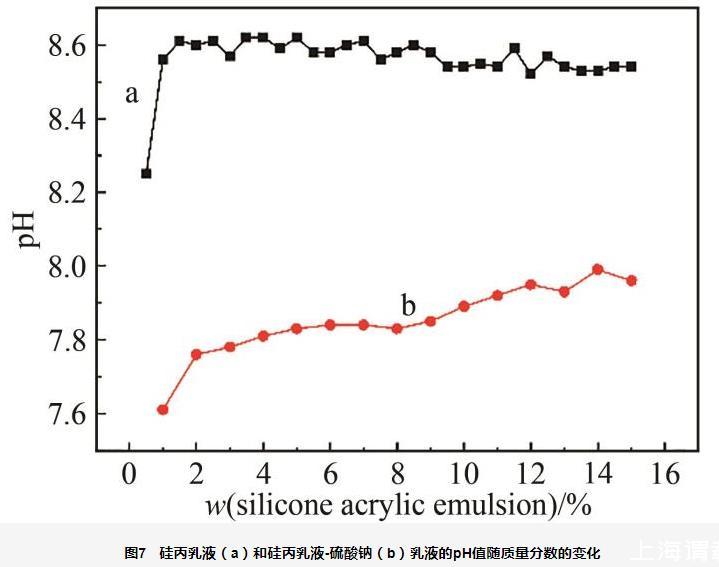

圖7硅丙乳液(a)和硅丙乳液-硫酸鈉(b)乳液的pH值隨質量分數的變化


2.2.3硅丙乳液和硅丙乳液-硫酸鈉質量分數對電導率的影響


從圖8可以看出,不添加電解質硫酸鈉時,隨著硅丙乳液質量分數的增大,導電率逐漸增大(圖8曲線a)。這是因為硅丙乳液中的―COOH在水中電離,產生―COO-,乳液質量分數越大,產生的―COO-越多,導電率越大。當加入1%的硫酸鈉時,硅丙乳液的導電率明顯提高(圖8曲線b),這是因為硫酸鈉為強電解質,在水中全部電離,導致電導率顯著增大。

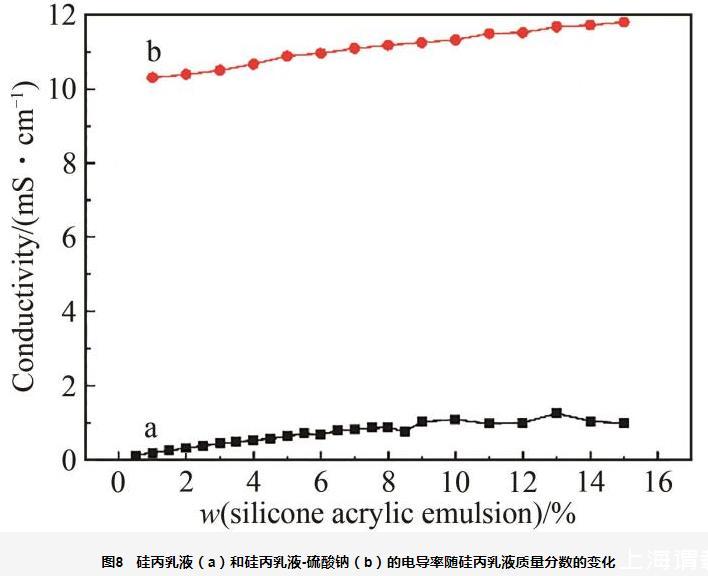

圖8硅丙乳液(a)和硅丙乳液-硫酸鈉(b)的電導率隨硅丙乳液質量分數的變化


2.2.4硅丙乳液的表面張力


溶液的表面張力直接決定著修復材料滲透性的好壞。由于Si―O―Si特殊結構使硅丙乳液分子表面形成一層致密的單分子膜層,極大地降低了表面張力。圖9A和9B分別為不同溫度下硅丙乳液在蒸餾水和1%硫酸鈉溶液中質量分數隨表面張力的變化。可以看出,溫度不變時,表面張力隨乳液質量分數的增大而逐漸減小。這是因為水分子與溶質離子之間相互作用,導致表面水分子之間的相互作用力相對下降,表面張力下降。相同質量分數下,表面張力隨溫度升高而基本呈現下降趨勢,這是因為溫度升高,液體內部分子內能增加,分子之間的范德華力減弱導致表面張力降低。另外,由圖9C可以看出相同質量分數下,加入1%硫酸鈉后,硅丙乳液的表面張力有減小的趨勢,這是因為加入鹽后離子間的靜電引力增大,乳液分子之間的斥力減小,從而使其容易形成膠團。

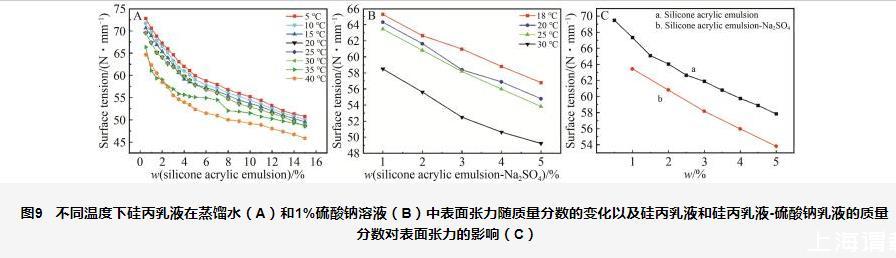

圖9不同溫度下硅丙乳液在蒸餾水(A)和1%硫酸鈉溶液(B)中表面張力隨質量分數的變化以及硅丙乳液和硅丙乳液-硫酸鈉乳液的質量分數對表面張力的影響(C)


2.2.5硅丙乳液的粘度


粘度通常是指液體在流動時,在其分子間產生內摩擦的性質。由圖10A和10B可以看出,相同溫度下,乳液相對粘度隨質量分數的增大而增大,造成這種現象的原因是乳液質量分數的增加,使分子內摩擦阻力增加,導致了分子流動性降低,所以乳液的粘度增大。相同質量分數下,硅丙乳液的粘度隨溫度的升高,相對變化不大,由此說明硅丙乳液熱穩定性較好。

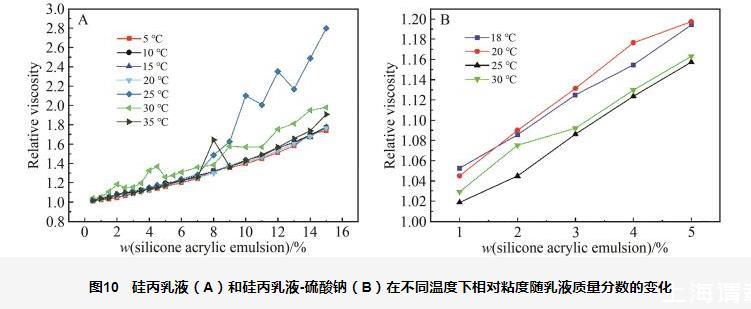

圖10硅丙乳液(A)和硅丙乳液-硫酸鈉(B)在不同溫度下相對粘度隨乳液質量分數的變化


2.3穩定性


量取15 g質量分數為1%、2%和3%的硅丙乳液在-17℃凍融,室溫溶解后有沉淀產生。對沉淀進行烘干稱重,質量分數1%、2%和3%硅丙乳液經凍融后的沉淀量分別為0.1197、0.2727和0.41187 g,隨著硅丙乳液質量分數增大,沉淀越多(圖11A和11B)。硅丙乳液經-17℃凍融后,產生沉淀且分層,因而硅丙乳液凍融穩定性不好,在極寒冷的環境中不宜使用。由圖11C可以看出,當硅丙乳液中加入不同鹽時,乳液未發生明顯的沉淀及分層現象;經過凍融后,含有氯化鉀和氯化鈉的硅丙乳液無明顯現象,含有硫酸鈉的硅丙乳液有少量沉淀,含有硝酸鉀的硅丙乳液底部則有明顯的絮狀沉淀產生。綜上所述,常溫下硫酸鈉、氯化鉀、氯化鈉和硝酸鉀的存在對乳液凍融穩定性的影響較小,硅丙乳液具有良好的耐鹽性,可以用于酥堿、皰疹壁畫的加固修復。而造成硅丙乳液凍融穩定性改變的主要因素和硅丙乳液凍融后沉淀的定量、定性分析,將是我們后續研究的重點。另外,將不同質量分數的硅丙乳液和硅丙乳液-硫酸鈉室溫放置72 h或50℃的烘箱保溫12 h后,發現乳液沒有分層現象,且沒有沉淀產生;同時在4000 r/min轉速下離心30 min,乳液均無沉淀。說明硅丙乳液鈉離子穩定性、貯存穩定性、溫度穩定性以及機械穩定性較好。因此,硅丙乳液可以用于壁畫保護中。

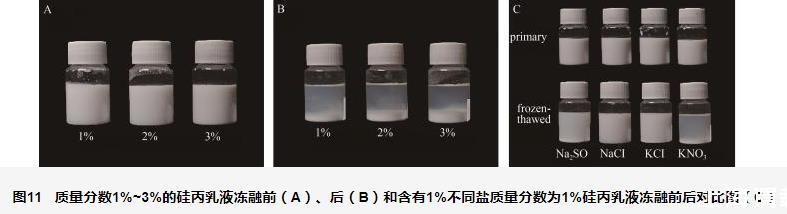

圖11質量分數1%~3%的硅丙乳液凍融前(A)、后(B)和含有1%不同鹽質量分數為1%硅丙乳液凍融前后對比圖(C)


2.4應用


2.4.1模擬起甲壁畫的修復后的耐老化性能


圖12可以看出,硅丙乳液加固前后與加固老化20個循環后顏料層無明顯差異,這一結果說明硅丙具有較好的兼容性、透氣性和耐老化性,因而可以作為一種性能優異的膠凝材料用于修復起甲的壁畫中。

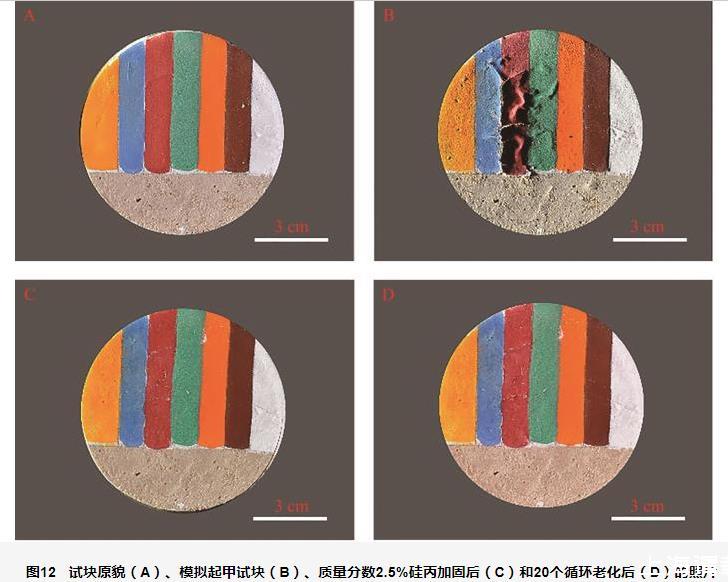

圖12試塊原貌(A)、模擬起甲試塊(B)、質量分數2.5%硅丙加固后(C)和20個循環老化后(D)的照片


2.4.2模擬酥堿壁畫的修復后的耐老化性能


酥堿試塊(圖13A)經硅丙乳液修復后再進行濕熱老化12個循環,肉眼觀察發現加固后的試塊(圖13B)表面無酥堿等病害。此外,對加固后以及12次循環老化后的試塊進行SEM分析。從圖13C可以看出,修復加固后試塊內部能看到明顯的成膜現象,說明硅丙乳液滲透加固性較好;而老化12個循環后(圖13D),成膜現象仍然存在,進一步證明硅丙乳液具有較強的收縮性和耐老化性。因而可以將其作為性能優異的膠結材料用于酥堿壁畫的修復中。

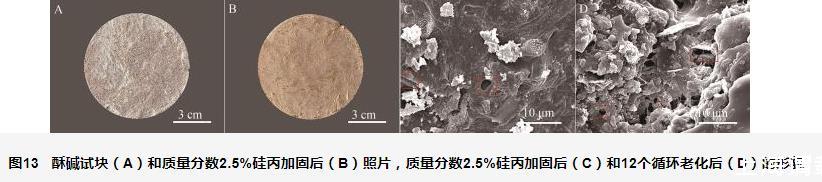

圖13酥堿試塊(A)和質量分數2.5%硅丙加固后(B)照片,質量分數2.5%硅丙加固后(C)和12個循環老化后(D)的形貌


3結論


通過全面系統地分析硅丙乳液的性質,發現硅丙乳液具有乳膠粒子粒徑小而均勻、穩定性高、粘結性能好和耐老化等優點。進一步驗證了硅丙乳液作為壁畫類文物加固修復材料的良好性能。通過對分析方法、檢測手段的歸納和總結,科學有效的建立了一套壁畫類文物加固修復材料的評價方法。隨著文物保護工作的深入和一些新型修復材料的研發,一些新的問題也引起關注:1)不同類型的壁畫保護修復材料篩選的評價指標還不健全;2)考察修復材料的服役性能是否良好是科學保護的前提,但目前針對材料老化的長效機制研究還不深入。


国内精品久久久久久影视8_99久久精品国产一区二区三区_国产精品国产三级欧美二区 _成人在线国产
中文字幕精品—区二区四季| 国产精品国产馆在线真实露脸| 精品国产3级a| 中文字幕一区免费在线观看| 日韩成人伦理电影在线观看| 成人免费看视频| 日韩视频免费观看高清完整版在线观看 | 91一区二区三区在线播放| 日韩视频一区二区三区在线播放 | 中文字幕va一区二区三区| 亚洲综合色区另类av| 精品一区二区影视| 91精品国产入口在线| 亚洲欧美另类在线| 国产999精品久久| 欧美第一区第二区| 视频一区二区三区入口| 色噜噜久久综合| 亚洲国产成人自拍| 国产精品性做久久久久久| 欧美一区二区三区电影| 一区二区三区精品| 91蝌蚪porny成人天涯| 国产精品情趣视频| 成人av手机在线观看| 国产欧美一区二区精品久导航 | 久久色视频免费观看| 日韩高清不卡在线| 91麻豆精品国产91久久久使用方法| 亚洲三级理论片| 91丝袜美女网| 一区二区三区国产| 欧美丰满嫩嫩电影| 日韩和欧美的一区| 欧美成人午夜电影| 国产一区三区三区| 久久精品欧美一区二区三区麻豆| 精品一区二区影视| 欧美国产1区2区| 99视频在线精品| 亚洲久草在线视频| 欧美另类videos死尸| 美女在线观看视频一区二区| 欧美一区二区成人| 国产一区二区在线观看免费 | 成人精品一区二区三区中文字幕 | 色哟哟亚洲精品| 亚洲成在线观看| 欧美军同video69gay| 美女一区二区三区| 久久精品视频一区二区三区| 成人一区二区视频| 亚洲综合久久av| 日韩精品一区二区三区三区免费| 久久99久久99| 国产精品久久毛片av大全日韩| 99热这里都是精品| 五月综合激情婷婷六月色窝| 久久这里只有精品6| av电影天堂一区二区在线观看| 一区二区三区在线观看国产| 91精品在线免费| 国产黄色成人av| 亚洲一区二区av在线| 日韩一区二区三区观看| 丰满放荡岳乱妇91ww| 一二三区精品视频| 亚洲精品一区在线观看| 91丨九色丨蝌蚪富婆spa| 久久精品国产77777蜜臀| 国产精品美女久久久久aⅴ | 欧美剧在线免费观看网站 | 国产精品第五页| 制服.丝袜.亚洲.中文.综合| 国产二区国产一区在线观看| 亚洲另类色综合网站| 欧美大胆人体bbbb| 色八戒一区二区三区| 国产毛片一区二区| 三级久久三级久久久| 国产精品国产三级国产aⅴ中文| 欧美最新大片在线看| 国产黄色91视频| 污片在线观看一区二区| 国产精品萝li| 欧美va亚洲va香蕉在线| 色就色 综合激情| 国产69精品久久777的优势| 日韩电影免费一区| 亚洲一区二区三区精品在线| 日本一区二区免费在线观看视频 | 欧美日韩在线播放一区| 成人avav在线| 国产综合一区二区| 秋霞影院一区二区| 亚洲gay无套男同| 亚洲精品视频一区二区| 中文字幕不卡在线播放| 精品处破学生在线二十三| 欧美久久一二三四区| 色综合亚洲欧洲| 99久久婷婷国产| 丁香婷婷综合色啪| 久久爱另类一区二区小说| 午夜精品福利一区二区三区蜜桃| 亚洲天天做日日做天天谢日日欢 | 国产精品一区二区在线播放 | 免费一级欧美片在线观看| 一区二区三区成人在线视频| 国产精品久久久久久久第一福利 | 免费人成黄页网站在线一区二区| 亚洲一区国产视频| 亚洲午夜精品在线| 午夜私人影院久久久久| 亚洲成a人片在线观看中文| 亚洲一区二区三区爽爽爽爽爽| 精品福利av导航| 视频精品一区二区| 国产成人综合视频| 国产很黄免费观看久久| 国内精品嫩模私拍在线| 岛国精品在线观看| 精品视频一区二区不卡| 欧美日韩三级在线| 夜夜嗨av一区二区三区中文字幕| 国产精品一二三区在线| 无码av中文一区二区三区桃花岛| 久久99精品久久只有精品| 成人精品鲁一区一区二区| 欧美亚洲愉拍一区二区| www久久精品| 亚洲精品高清在线观看| 久久97超碰色| 欧洲一区二区av| 中文幕一区二区三区久久蜜桃| 亚洲一级在线观看| 成人激情校园春色| 精品国产乱码久久久久久图片 | 亚洲超碰97人人做人人爱| 国产成人一区二区精品非洲| 国产欧美一区二区精品性色超碰 | 国产一二精品视频| 欧美日韩高清一区| 综合自拍亚洲综合图不卡区| 国产一区二区三区在线观看免费视频| 欧美人与禽zozo性伦| 亚洲乱码日产精品bd| bt欧美亚洲午夜电影天堂| 亚洲成人久久影院| 色综合激情五月| 最近日韩中文字幕| 粉嫩在线一区二区三区视频| 欧美精品一区二区在线观看| 亚洲电影第三页| 欧美性猛片xxxx免费看久爱| 国产精品久久久久久久久久免费看| 精品一区二区三区在线播放视频| 欧美一区二区大片| 男男视频亚洲欧美| 欧美一区二区三区在线视频| 亚洲国产精品久久久男人的天堂| 91久久久免费一区二区| 亚洲色图一区二区| 一本在线高清不卡dvd| 中文字幕日本不卡| jizzjizzjizz欧美| 中文字幕一区二区三区四区| 不卡一二三区首页| 中文字幕一区二区三区蜜月| 成人一区二区视频| 亚洲青青青在线视频| 欧美最猛性xxxxx直播| 亚洲va欧美va国产va天堂影院| 欧美日韩色综合| 麻豆91在线看| 26uuu另类欧美| 国产成人av电影在线观看| 国产欧美一区二区精品性色超碰| 国产成人精品亚洲777人妖| 国产精品久久久久一区| 91在线观看视频| 亚洲图片欧美一区| 欧美另类一区二区三区| 国内精品久久久久影院色| 久久久不卡影院| 日本韩国欧美在线| 亚洲成国产人片在线观看| 欧美区视频在线观看| 精品亚洲国产成人av制服丝袜| 久久久午夜精品理论片中文字幕| 成人黄色免费短视频| 中文字幕一区二区视频| 欧美精品丝袜久久久中文字幕| 免费在线观看一区| 国产精品乱码一区二区三区软件| 日本韩国欧美一区二区三区| 奇米精品一区二区三区在线观看| 久久精品亚洲麻豆av一区二区| 91黄色激情网站| 久久99国内精品|
