合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> pH對馬來松香MPA與納米Al2O3顆粒形成的Pickering乳液類型、表/界面張力影響（四）
> 麥芽糖醇棕櫚酸酯的表面活性作用
> 表面活性劑生物降解度測定方法種類及表面張力法的優勢——結果與分析、結論
> 新型陽離子黏土穩定劑防膨、絮凝及表面張力的性能測試
> 一種綠色、高效、穩定的鹽酸沙拉沙星制備方法及步驟、裝備
> 油脂不飽和度對于蛋白質界面特性與乳液穩定性的影響
> 不同濃度的過氧化氫模擬氧化對豬皮明膠乳化性能、界面張力、Zeta電位的影響（二）
> 不同質量濃度、pH、鹽度對三七根提取物水溶液表面張力的影響（二）
> 下雨天開車雨水影響視線，肥皂涂層破壞水的表面張力
> 不同濃度6∶2氟調磺酸的表面張力測定儀器及結果（一）
推薦新聞Info
-
> 泡沫酸液表面張力調控與無機礦物溶蝕解堵特性研究（三）
> 泡沫酸液表面張力調控與無機礦物溶蝕解堵特性研究（二）
> 泡沫酸液表面張力調控與無機礦物溶蝕解堵特性研究（一）
> 烷基化碳量子點表面活性劑合成改性、表面張力、穩泡及乳化性能（三）
> 烷基化碳量子點表面活性劑合成改性、表面張力、穩泡及乳化性能（二）
> 烷基化碳量子點表面活性劑合成改性、表面張力、穩泡及乳化性能（一）
> pH調控豬血漿蛋白納米顆粒的界面吸附行為與乳液穩定機制（五）
> pH調控豬血漿蛋白納米顆粒的界面吸附行為與乳液穩定機制（四）
> pH調控下豬血漿蛋白熱誘導納米顆粒的制備、表征及其穩定Pickering乳液性能（三）
> pH調控下豬血漿蛋白熱誘導納米顆粒的制備、表征及其穩定Pickering乳液性能（二）
pH調控下豬血漿蛋白熱誘導納米顆粒的制備、表征及其穩定Pickering乳液性能（二）
來源： 食品工業科技 瀏覽 64 次 發布時間:2026-01-12
1.2實驗方法
1.2.1 PPP的純化
參考文獻的方法純化PPP。將噴霧干燥的PPP粉末溶解在超純水中配制成10.0%（w/v）的蛋白溶液，在4℃條件下10000 r/min離心15 min以除去不溶性雜質，用透析袋（截留分子量為7 kDa）對上清液進行透析。最后將透析液冷凍干燥即獲得PPP，密封后置于4℃保存備用。
1.2.2不同pH下PPP-NP的制備
取1.2.1制備獲得的PPP配制1%（w/v）的PPP溶液，室溫300 r/min攪拌2 h，冰箱中靜置過夜，充分水合，然后在4℃條件下10000 r/min、15 min離心取上清液，調節pH至4.0、6.5、7.0、7.5、8.0，在85℃水浴加熱20 min后，立即4℃冰水浴冷卻，獲得不同pH的PPP-NP的穩定懸浮液。同時設置對照樣品，不做任何處理。
1.2.3粒徑和Zeta-電位測定
粒徑和Zeta-電位由Nano ZS+MPT-2 Malvern納米粒度分析儀測定。參考文獻的方法，并稍作修改。用相應pH的超純水稀釋至0.4 mg/mL，在25℃下平衡120 s后測定。
1.2.4表面形貌觀察
將1.2.2制備的懸浮液使用液氮進行速凍后，再對其進行冷凍干燥獲得樣品粉末備用，將樣品粉末均勻分散于導電膠上，使用場發射掃描電子顯微鏡觀察樣品的表面形貌。
1.2.5圓二色光譜分析
參考文獻的方法，并在其基礎上修改。用相應pH的超純水將1.2.2制備的懸浮液稀釋至1 mg/mL。利用0.1 cm的石英比色皿，在190~240 nm的波長范圍內進行掃描，取三次掃描結果的平均值生成數據。
1.2.6界面張力測定
使用Tracker界面流變儀測量了不同pH的PPP-NP降低油水界面張力的能力。參考文獻的方法，稍作修改。將1.2.2制備的PPP-NP用相應pH的超純水稀釋10倍，然后添加到一個光學玻璃樣品皿中（40 mm×40 mm×30 mm），油相MCT添加到U型注射器（彎曲G18，內徑0.84 mm，長度10 cm）。在恒定的油滴體積下，監測了6000 s內界面張力值的變化，直到達到平衡。所有測量均在25℃下進行。
1.2.7不同pH下PPP-NP穩定的Pickering乳液的制備
將1.2.2制備的懸浮液與油相（MCT）按體積比9:1混合，先高速剪切3 min形成粗乳液，再75 MPa高壓均質制備Pickering乳液。
1.2.8乳液的粒徑測定

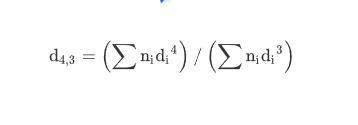

使用Mastersizer 2000激光粒度儀測定乳液液滴的大小和分布情況。測定乳液液滴的大小和分布情況。參考文獻的方法，測定前使乳液與分散劑（去離子水）充分混勻后進行測試，其中樣品折射率設置為1.47，分散劑折射率為1.33；泵速為2000 r/min。液滴的大小用體積加權平均粒徑（Volume-weighted diameter，d4,3）表示。其中計算公式如下：
式中：di表示油滴直徑，μm；ni表示直徑為di的油滴數量。
1.2.9乳液表觀粘度的測定
通過安東帕MCR92流變儀中帶有的不銹鋼板和板的幾何測量單元（pp-25，直徑25 mm）對乳液的表觀粘度進行測量。參考文獻的方法并加以修改。將制備的新鮮乳液放置在兩個平行板之間，間隙高度設置為1 mm。在0.1~1000 s?1的剪切速率范圍內進行剪切掃描，研究乳液表觀粘度的變化。
1.2.10乳液的儲藏穩定性
參考文獻的方法并加以修改。將新鮮制備的乳液（20 mL）轉移到30 mL玻璃瓶中，然后在45℃進行加速實驗，定期監測乳液的視覺外觀、粒徑和電位的變化，觀察其儲存穩定性。
1.2.11乳液的微觀結構
采用LEICA SP8共聚焦激光掃描顯微鏡觀察乳液的微觀結構。參考文獻的方法并稍加修改。將20μL的尼羅紅（2 mg/mL，溶于異丙醇）加入到1 mL乳液中，充分混勻完成染色。取染色后的乳液10μL涂在顯微鏡載玻片上，然后用蓋玻片覆蓋。在488 nm（Ar-Kr激光器）激發波長下，在25℃下采集物鏡放大倍數為63×，像素為1024×1024的乳液顯微圖像，并在45℃的加速儲藏條件下定期監測其乳液微觀結構的變化。
1.2.12多重光散射
利用多重光散射技術通過測定穩定性指數（Turbiscan stability index，TSI）和相對背散射光（Relative backscattered light，ΔBS）的變化來評估Pickering乳液的穩定性。實驗過程中，將新鮮制備的乳液（20 mL）轉移到其樣品瓶中，要求乳液不能有氣泡，儀器平衡后立即進行測定。設置掃描程序為45℃掃描48 h，每1 h進行一次掃描，通過儀器所帶軟件得到Pickering乳液的整體TSI值變化情況以及ΔBS隨時間的變化曲線。通過樣品的掃描圖譜變化情況，分析乳液的穩定性。
1.3數據處理
所有實驗至少重復3次，結果之間的差異用平均值±標準差（Standard deviation，SD）表示，使用Origin Pro 2017對結果進行統計分析，實驗數據采用SPSS 23進行統計學分析，應用Duncan檢驗分析樣品之間差異的顯著性，并且在P<0.05時定義顯著差異。
