合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
推薦新聞Info
-
> 新型納米材料2-D納米黑卡在油水界面的微觀驅油機理、界面張力測定（三）
> 新型納米材料2-D納米黑卡在油水界面的微觀驅油機理、界面張力測定（二）
> 新型納米材料2-D納米黑卡在油水界面的微觀驅油機理、界面張力測定（一）
> 燒結礦致密化行為研究：不同堿度條件下熔體的表面張力、表觀黏度值（三）
> 燒結礦致密化行為研究：不同堿度條件下熔體的表面張力、表觀黏度值（二）
> 燒結礦致密化行為研究：不同堿度條件下熔體的表面張力、表觀黏度值（一）
> 如何提高非離子表面活性劑的表面張力預測精度
> 不同水淹程度的油藏環境下微生物提高采收率、采出液的表面張力與界面張力的變化（二）
> 不同水淹程度的油藏環境下微生物提高采收率、采出液的表面張力與界面張力的變化（一）
> 新型助排劑配方組分、對表/界面性能的影響及助排效果（三）

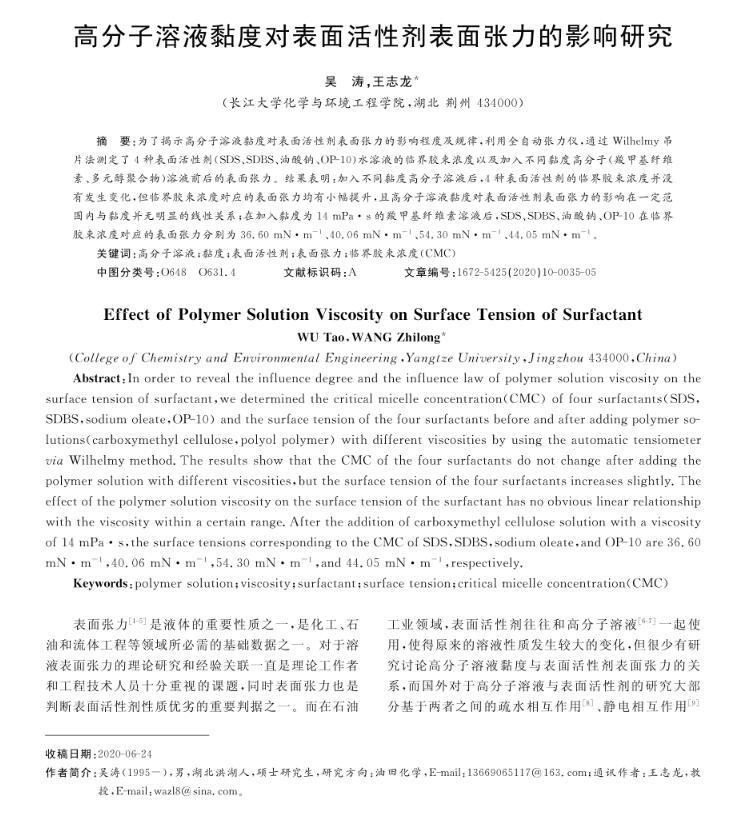

高分子溶液黏度對表面活性劑表面張力的影響研究
來源：吳濤 王志龍 瀏覽 1185 次 發布時間:2022-11-14

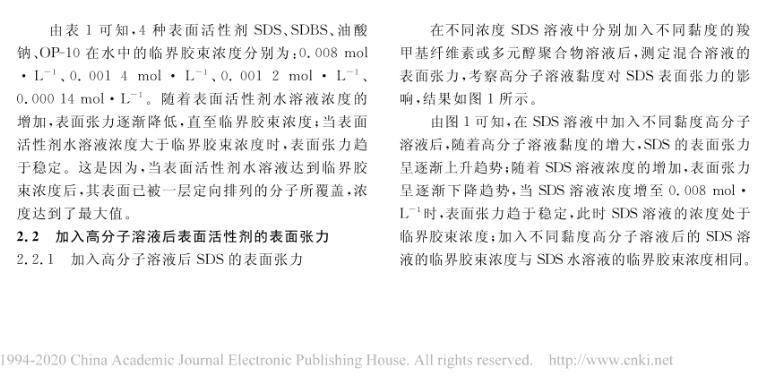

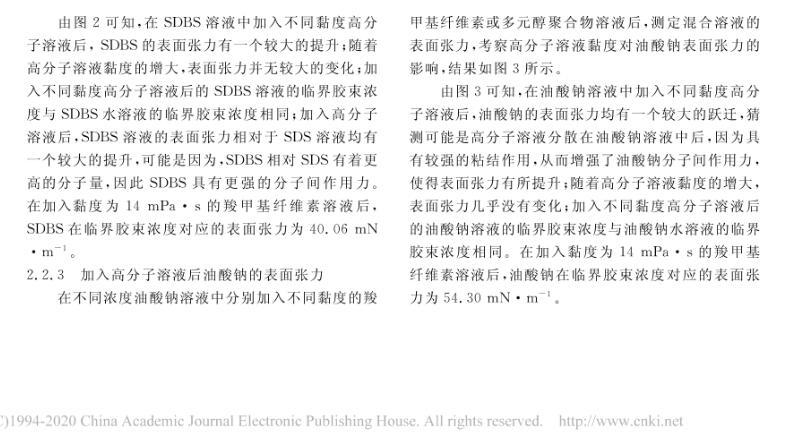

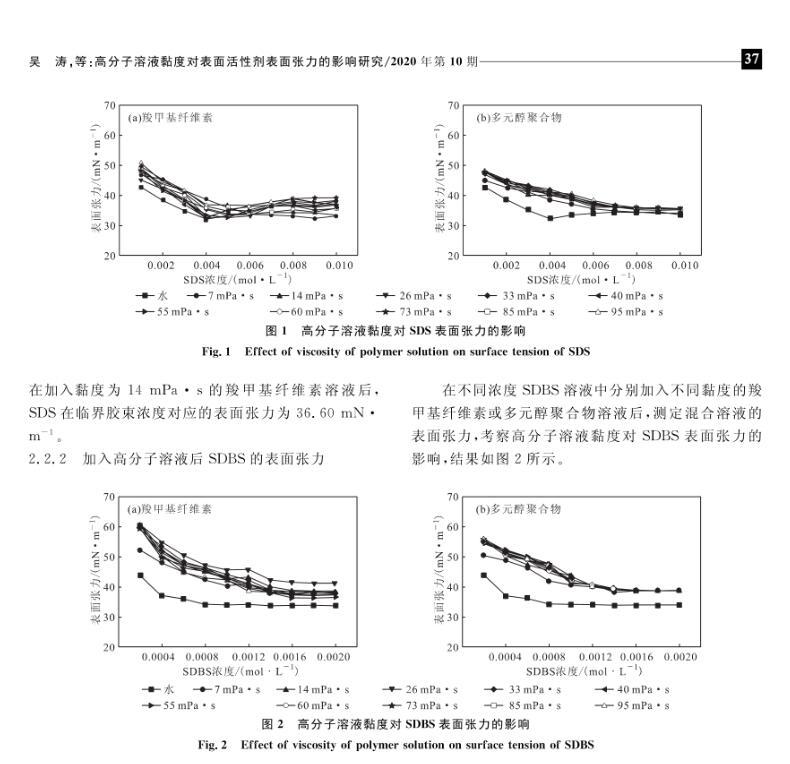

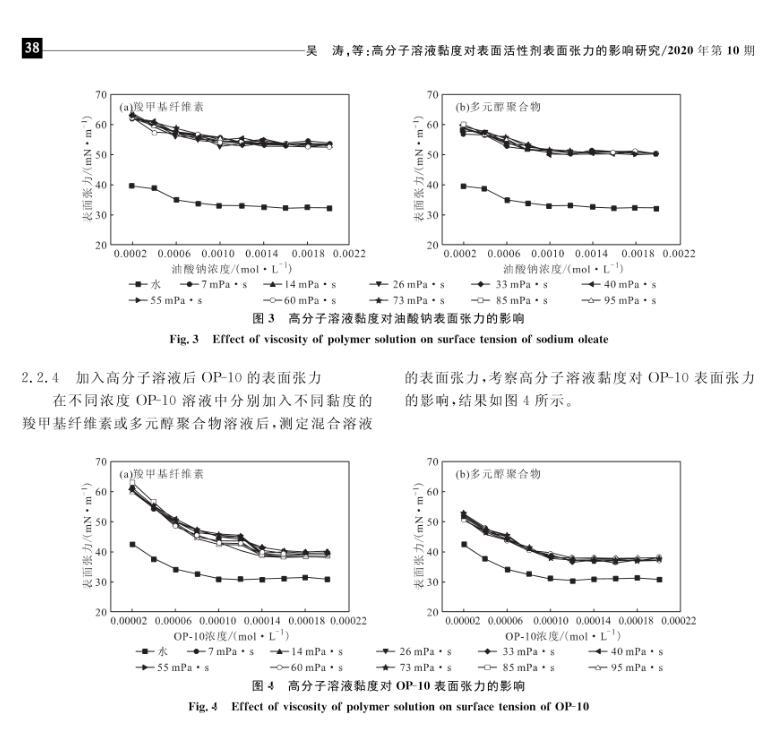

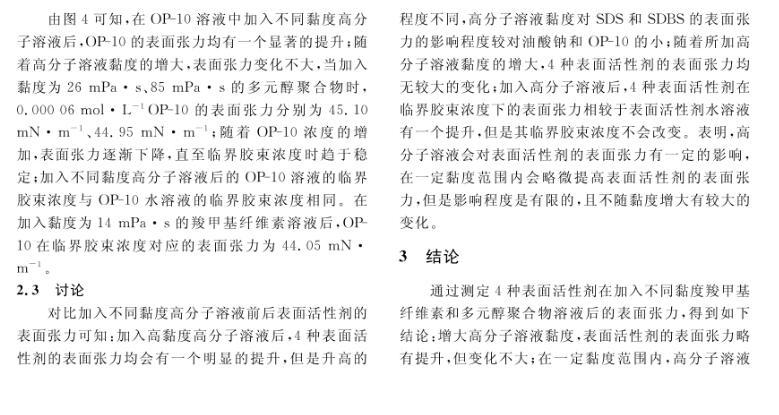

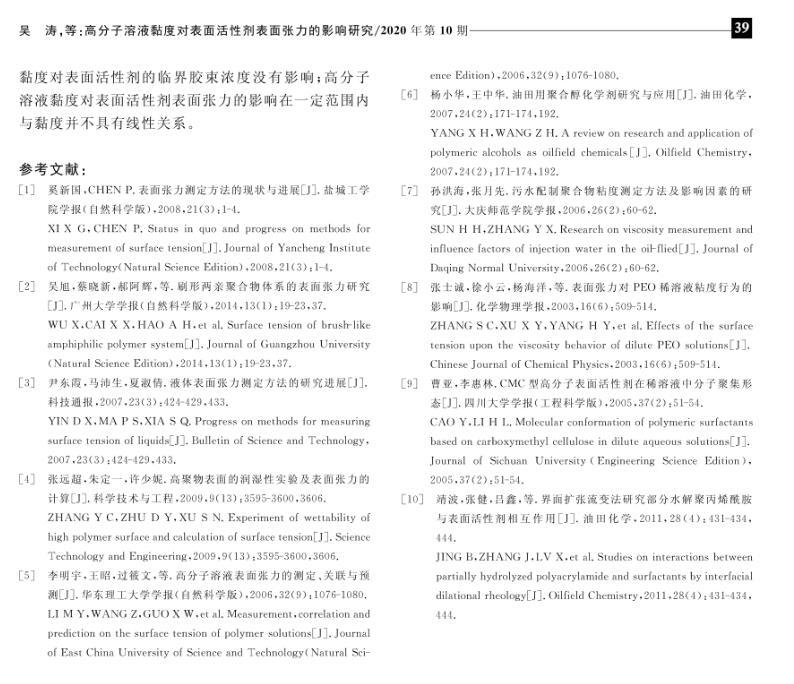

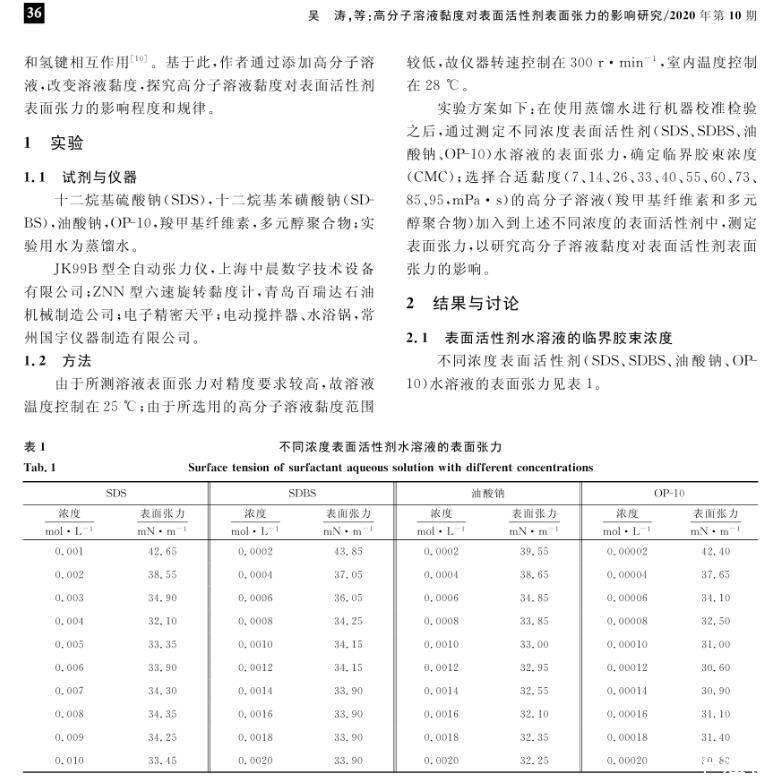

為了揭示高分子溶液黏度對表面活性劑表面張力的影響程度及規律，利用全自動張力儀，通過Wilhelmy吊片法測定了4種表面活性劑(SDS、SDBS、油酸鈉、OP-10)水溶液的臨界膠束濃度以及加入不同黏度高分子(羧甲基纖維素、多元醇聚合物)溶液前后的表面張力。結果表明:加入不同黏度高分子溶液后，4種表面活性劑的臨界膠束濃度并沒有發生變化，但臨界膠束濃度對應的表面張力均有小幅提升，且高分子溶液黏度對表面活性劑表面張力的影響在一定范圍內與黏度并無明顯的線性關系;在加入黏度為14 mPa·s的羧甲基纖維素溶液后，SDS、SDBS、油酸鈉、OP-10在臨界膠束濃度對應的表面張力分別為36.60 mN·m~(-1)、40.06 mN·m~(-1)、54.30 mN·m~(-1)、44.05 mN·m~(-1)。
