合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 高速運動的微小水滴撞擊深水液池產生的空腔運動及形成機理（二）
> 基于表面張力系數等模擬液滴撞擊熱壁面的動力學行為（二）
> 毛細現象：表面張力和接觸角兩者有什么關系？
> LB膜分析儀應用：不同初始表面壓力條件對VhPLD的磷脂吸附親和力影響（二）
> 壓力、溫度、碳原子數及分子結構對CO2-正構烷烴界面張力的影響——實驗結果與討論
> 表面活性劑在除草劑噴霧助劑中應用及主要增效機制
> 新型多功能解堵體系-單相酸體系乳化、界面張力測定及現場應用效果（一）
> 不同溫度下水的蒸氣壓、蒸發焓及表面張力
> LB膜技術在生物基材料制備、改性和界面相互作用研究
> 基于懸滴法測量硅油黏滯液體的表面張力系數——實驗原理
推薦新聞Info
-
> 二甲亞砜與二甲苯異構體混合物的體積收縮與表面張力降低效應（二）
> 二甲亞砜與二甲苯異構體混合物的體積收縮與表面張力降低效應（一）
> 表面能與表面張力對凍干制劑中“小瓶霧化”現象的影響機制研究
> 新型懸滴實驗系統的研制與二甲基亞砜/甲醇混合物表面張力測量（二）
> 新型懸滴實驗系統的研制與二甲基亞砜/甲醇混合物表面張力測量（一）
> 噻噸酮光敏劑體系：光電轉換與顯色特性的深度解析
> 溫度、締合強度、截斷半徑對球形空腔中締合流體界面張力的影響（二）
> 溫度、締合強度、截斷半徑對球形空腔中締合流體界面張力的影響（一）
> 一文讀懂什么是超微量天平
> LiF-CaF?-Yb?O?熔鹽體系表面張力的測定及其對Ni-Yb合金電解的指導意義（二）
二甲亞砜與二甲苯異構體混合物的體積收縮與表面張力降低效應（二）
來源：中山大學學報(自然科學版)(中英文) 瀏覽 38 次 發布時間:2025-12-05
式中, VEexp 是實驗值, VEcal 是由方程 (4)計算出來的擬合值, nexp是取點數目, n 是方程擬合系數的數目。各混合物的密度 ρ、 過量體積 VE的實驗值列于表2 , 擬合系數列于表3 ;表面張力 σ、 表面張力偏差 δσ的實驗值列于表 4 ;圖 1 、 2 分別為298.15 K 時各體系的 VE-x , δσ-x 的實驗值及擬合得到的光滑曲線。

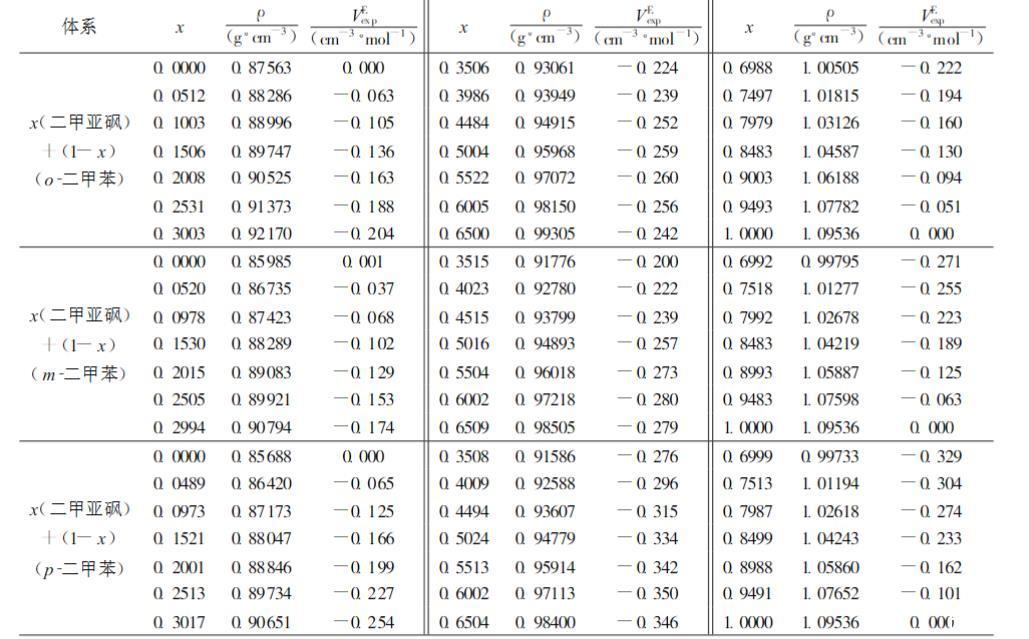

表2 298.15 K 時各體系的密度和過量體積
| 體系 | x(二甲亞砜)+(1-x)(o-二甲苯) | x(二甲亞砜)+(1-x)(m-二甲苯) | x(二甲亞砜)+(1-x)(p-二甲苯) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| x | $\frac{\rho}{(g\cdot cm^{-3})}$ | $\frac{V_{\exp}^{E}}{(cm^{3}\cdot mol^{-1})}$ | x | $\frac{\rho}{(g\cdot cm^{-3})}$ | $\frac{V_{\exp}^{E}}{(cm^{3}\cdot mol^{-1})}$ | x | $\frac{\rho}{(g\cdot cm^{-3})}$ | $\frac{V_{\exp}^{E}}{(cm^{3}\cdot mol^{-1})}$ | |
|
x(二甲亞砜) +(1-x) (o-二甲苯) |
0.0000 | 0.87563 | 0.000 | 0.3506 | 0.93061 | -0.224 | 0.6988 | 1.00505 | -0.222 |
| 0.0512 | 0.88286 | -0.063 | 0.3986 | 0.93949 | -0.239 | 0.7497 | 1.01815 | -0.194 | |
| 0.1003 | 0.88996 | -0.105 | 0.4484 | 0.94915 | -0.252 | 0.7979 | 1.03126 | -0.160 | |
| 0.1506 | 0.89747 | -0.136 | 0.5004 | 0.95968 | -0.259 | 0.8483 | 1.04587 | -0.130 | |
| 0.2008 | 0.90525 | -0.163 | 0.5522 | 0.97072 | -0.260 | 0.9003 | 1.06188 | -0.094 | |
| 0.2531 | 0.91373 | -0.188 | 0.6005 | 0.98150 | -0.256 | 0.9493 | 1.07782 | -0.051 | |
| 0.3003 | 0.92170 | -0.204 | 0.6500 | 0.99305 | -0.242 | 1.0000 | 1.09536 | 0.000 | |
|
x(二甲亞砜) +(1-x) (m-二甲苯) |
0.0000 | 0.85985 | 0.001 | 0.3515 | 0.91776 | -0.200 | 0.6992 | 0.99795 | -0.271 |
| 0.0520 | 0.86735 | -0.037 | 0.4023 | 0.92780 | -0.222 | 0.7518 | 1.01277 | -0.255 | |
| 0.0978 | 0.87423 | -0.068 | 0.4515 | 0.93799 | -0.239 | 0.7992 | 1.02678 | -0.223 | |
| 0.1530 | 0.88289 | -0.102 | 0.5016 | 0.94893 | -0.257 | 0.8483 | 1.04219 | -0.189 | |
| 0.2015 | 0.89083 | -0.129 | 0.5504 | 0.96018 | -0.273 | 0.8993 | 1.05887 | -0.125 | |
| 0.2505 | 0.89921 | -0.153 | 0.6002 | 0.97218 | -0.280 | 0.9483 | 1.07598 | -0.063 | |
| 0.2994 | 0.90794 | -0.174 | 0.6509 | 0.98505 | -0.279 | 1.0000 | 1.09536 | 0.000 | |
|
x(二甲亞砜) +(1-x) (p-二甲苯) |
0.0000 | 0.85688 | 0.000 | 0.3508 | 0.91586 | -0.276 | 0.6999 | 0.99733 | -0.329 |
| 0.0489 | 0.86420 | -0.065 | 0.4009 | 0.92588 | -0.296 | 0.7513 | 1.01194 | -0.304 | |
| 0.0973 | 0.87173 | -0.125 | 0.4494 | 0.93607 | -0.315 | 0.7987 | 1.02618 | -0.274 | |
| 0.1521 | 0.88047 | -0.166 | 0.5024 | 0.94779 | -0.334 | 0.8499 | 1.04243 | -0.233 | |
| 0.2001 | 0.88846 | -0.199 | 0.5513 | 0.95914 | -0.342 | 0.8988 | 1.05860 | -0.162 | |
| 0.2513 | 0.89734 | -0.227 | 0.6002 | 0.97113 | -0.350 | 0.9491 | 1.07652 | -0.101 | |
| 0.3017 | 0.90651 | -0.254 | 0.6504 | 0.98400 | -0.346 | 1.0000 | 1.09536 | 0.000 | |
| 體系 | A0 | A1 | A2 | A3 | A4 | SVE(cm3·mol-1) |
|---|---|---|---|---|---|---|
| x(二甲亞砜)+(1 -x)(o_二甲苯) | -1.0397 | 0.1493 | 0.2534 | -0.3855 | -0.5303 | 0.0020 |
| x(二甲亞砜)+(1-x)(m_二甲苯) | -1.0266 | 0.6380 | -0.3429 | -0.3790 | 0.3913 | 0.0025 |
| x(二甲亞砜)+(1 -x)(p_二甲苯) | -1.3287 | 0.5185 | -0.3287 | -0.3371 | -0.2070 | 0.0039 |
| 體系 | x(二甲亞砜)+(1-x)(o_二甲苯) | x(二甲亞砜)+(1-x)(m_二甲苯) | x(二甲亞砜)+(1-x)(p_二甲苯) | |||
|---|---|---|---|---|---|---|
| x | δσ(mN·m-1) | x | δσ(mN·m-1) | x | δσ(mN·m-1) | |
| 0.0000 | 0.00 | 0.0000 | 0.00 | 0.0000 | 0.00 | |
| 0.1003 | -1.23 | 0.0978 | -1.20 | 0.0973 | -1.36 | |
| 0.2008 | -2.33 | 0.2015 | -2.55 | 0.2001 | -2.77 | |
| 0.3003 | -3.43 | 0.2994 | -3.76 | 0.3017 | -4.17 | |
| 0.3986 | -4.34 | 0.4023 | -5.11 | 0.4009 | -5.46 | |
| 0.5004 | -5.34 | 0.5016 | -6.29 | 0.5024 | -6.57 | |
| 0.6005 | -5.90 | 0.6002 | -6.90 | 0.6002 | -7.44 | |
| 0.6988 | -5.83 | 0.6992 | -6.70 | 0.6999 | -7.28 | |
| 0.7979 | -4.77 | 0.7992 | -5.60 | 0.7987 | -6.29 | |
| 0.9003 | -2.62 | 0.8993 | -3.40 | 0.8988 | -4.30 | |
| 1.0000 | 0.00 | 1.0000 | 0.00 | 1.0000 | 0.00 | |

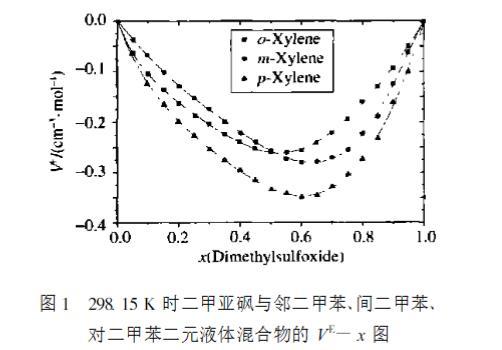

[圖1 298.15 K 時二甲亞砜與鄰二甲苯、間二甲苯、對二甲苯二元液體混合物的 VE-x 圖]

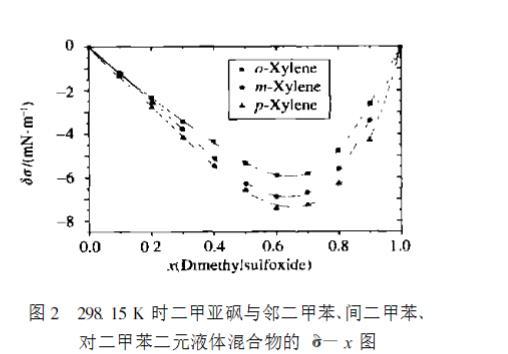

[圖2 298.15 K 時二甲亞砜與鄰二甲苯、間二甲苯、對二甲苯二元液體混合物的 δσ-x 圖]
從圖1 可以看出,在298.15 K 時,二甲亞砜+鄰二甲苯、二甲亞砜+間二甲苯、二甲亞砜+對二甲苯共3 個二元混合物在全濃度范圍內過量體積為負值,在最小值處大小順序為:鄰二甲苯>間二甲苯>對二甲苯。二甲亞砜是極性分子,存在 SO基團,是電子的受體;二甲苯分子中存在著大 π鍵,是電子授體,電子受體與電子授體之間形成 n -π配鍵,屬于弱化學作用,從而使他們組成的混合物體積收縮,過量體積呈現負偏差。
由于對二甲苯分子屬于對稱結構,空間位阻較小,更易與二甲亞砜形成強的分子間作用,體積收縮得顯著,因而過量體積值在三者中最負。從圖2 也可看出此3 個二元混合物的表面張力偏差也均為負值,在等摩爾組成時其大小順序依然為:鄰二甲苯>間二甲苯>對二甲苯。
表面張力本質上是分子間相互作用力的體現。處于液體表面的分子與處于液體內部明顯有區別,它們所受合力不為零,在氣液界面由于氣相密度小于內部,造成表面分子受力的不均衡,使得表面上的分子沿表面方向存在側向引力,即收縮表面的力;換而言之,表面張力也即表面分子受到的指向內部的合力,它可以是范德華力的各種成分,氫鍵或金屬鍵等,這種力的大小隨著液體的組成和狀態而異,并與所處溫度、壓力以及共同存在的另一相有關。
二甲亞砜是強極性溶劑,有較強的偶極-偶極作用,表面張力值與沸點值均比鄰二甲苯、間二甲苯、對二甲苯的高。當二甲亞砜與二甲苯混合時,二甲苯分子更易占據溶液的表面,致使表面張力顯著降低。因此,從曲線也可看出,在 x(二甲亞砜)約為 0.7 處表面張力偏差均達到最低值,大小順序也為鄰二甲苯>間二甲苯>對二甲苯。
